Вентрешетки РПЛ

Вентиляционные решетки РПЛ (Решетка Простая Линейная) тел. 8(495)411-46-90; 8(968)038-15-20

Решетки РПЛ могут изготавливаться из:

  1. Из углеродистой стали с окраской по Рал
  2. Из нержавеющей стали (обработка шлифовка) или окраска по Рал.

Решетки врезные, все элементы изготавливаются из листа 2мм. Решетка состоит из рамки; посадочных полос, гребенок, ламелей.

Ламели устанавливаются с углом 10-15 градусов для придания заданного направления потока воздуха.

Усиление- гребенки устанавливаются с шагом 250-300мм. Расстояние между ламелями по умолчанию 15мм (по заказу от 12 до 20мм*)

Максимальная длина решеток 1240мм. Максимальная ширина 1000мм.

Прайс на РПЛ стальные- скачать   Прайс на РПЛ-20-15 нерж сталь- скачать
Техническое описание

Решетки вентиляционные РПЛ-Н выполняются из нержавеющей стали с прямыми или наклонными жалюзи. Перемычки ребра устанавливаются примерно через 250-400мм. Для напольного варианта решеток перемычки устанавливаются через 150-250мм в зависимости от толщины ламелей.



Вентиляционные решетки линейные РПЛ-Н
Вентрешетки РПЛ — это линейные решетки с горизонтально установленными жалюзи. Все элементы выполнены из листовой нержавеющей стали 2мм. Жалюзи установлены прямо под 90 градусов или под углом 15-45 градусов, что способствует направленному движению потока воздуха в нужном направлении. Жалюзи фиксированные.
Решетки РПЛ предназначены как для приточно-вытяжной вентиляции так и для конвекции воздуха в области нагревательных элементов, батарей, вблизи окон и дверей. Могут использоваться как напольные решетки.


Вентиляционные решетки линейные РПЛ-Н

Решетка линейная РПЛ-Н. Угол наклона жалюзи 45градусов.

Решетки линейные РПЛ-Н из нержавеющей стали. Рамка из уголка 30х30х3, ламели из полосы 30х3. Обработка шлифовка-сатин.

Решетка линейная РПЛ-Н. Изготовлена из нержавеющей стали AISI 304. Обрабокта шлифовка-сатин.



Чертеж решетки линейной РПЛ Н 45 из уголка и полосы.

    Решетки РПЛ-Н -угол наклона 15градусов
    Решетки РПЛ-Н угол наклона 35градусов
Вентиляционные решетки линейные РПЛ из стали с окраской по Рал


Решетка простая линейная, РПЛ, сталь 2мм, Рал 9003

Решетка простая линейная, РПЛ, сталь 2мм, Рал 9003

Решетка простая линейная, РПЛ, сталь 2мм, Рал 9003


     РПЛ сталь 2мм, Рал 9005 мат
РПЛ, стальные, 2мм, угол наклона 45 градусов, Рал 9003 , шаг 18мм.    РПЛ, стальные, 2мм, угол наклона 45 градусов, Рал 9003

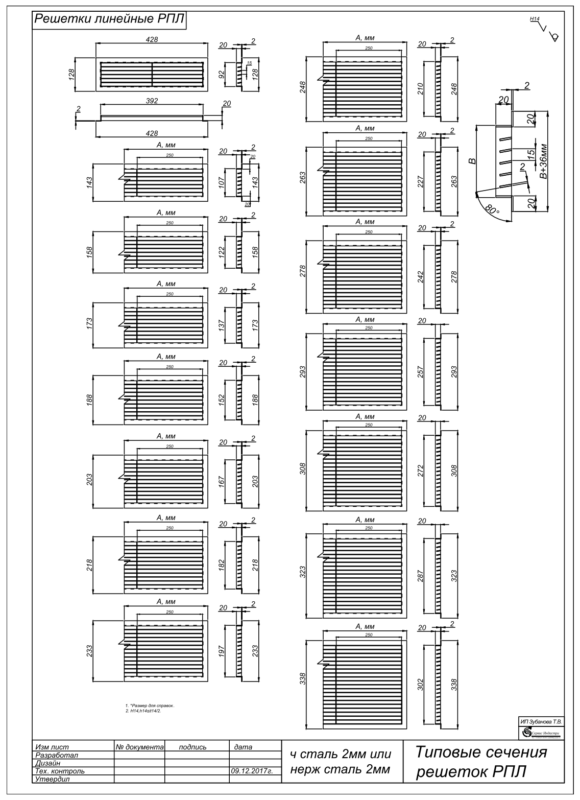

Вентрешетки РПЛ-типовые размеры
