Решетки РВ-1-Н

Решетки РВ-1-Н регулируемые
Наше производство изготавливает на заказ решетки регулируемые однорядные из нержавеющей стали РВ-1-Н.
Решетки могут изготавливаться врезного типа или накладные.
По умолчанию решетки изготавливаются из нержавеющей стали AISI 304, но при необходимости можно изготовить из других марок (430; 321; 316).
Решетки имеют индивидуально подвижные жалюзи — ипж.
Решетки изготавливаются 2-х типов:
— с плоской ламелью 20х2мм -максимальная длина ламели 400мм, далее с импостом;
— с гнутой ламель Г из 1мм- максимальная длина 700мм, далее с импостом;
Рамка может выполняться как плоская из листа 2мм для маленьких решеток, так и гнутая из листа 1,5мм.
Рамка решеток однорядных делается шириной 31-32мм, глубина 30мм.
Решетки комплектуются отверстиями в рамке для открытого крепежа. Можно дополнительно также заказать платины распорные скр.
Решетки предназначены для использования в приточно-вытяжной вентиляции, а также могут использоваться как конвекционные или перечточные решетки.
За счет выполнения решеток в нержавеющей стали 304, РВ-1-Н подходят для использования в системе общепита, в медицинских учреждениях, на пищевых и фармацевтических производствах, а также в санузлах, зонах с бассейнами и т.д.
Решетки имеют сертификат соответствия.

Вентиляционные решетки РВ-1-Н из нержавеющей стали

Для решеток с плоской ламелью 20х2мм

Прайс на решетки РВ-1-Н с плоской рамкой и плоскими ламелями 20х2 в нерж стали 304

СХЕМЫ для решеток с плоской ламелью 20х2

Вентиляционные решетки РВ-1-Н изготавливаются с однорядными горизонтальными жалюзи с индивидуально регулировкой ламелей. Решетки изготавливаются из нержавеющей стали марки AISI 304 или др. по тз заказчика. Рамка для врезных решеток изготавливается из профиля 32мм х 30мм из 1,5мм. Ламели изготавливаются из нерж стали 1мм. Обработка решеток — шлифовка -сатин.

Вентрешетки однорядные РВ-1-Н предназначены для приточно- вытяжной вентиляции. Имеют гнутую рамку с посадочным местом и Г образные ламели. К.Ж.С равен 0,9.* Могут комплектоваться Клапаном Расхода Воздуха КРВ-Н из нержавеющей стали. Монтируются решетки на саморезы или пластины скрытого крепежа или распорные пластины по заявке Заказчика.

Схема на РВ-1-Н однорядные с Г -ламелью

Схема на РВ-1-Н (ВРЖ-Н) однорядные с П -ламелью

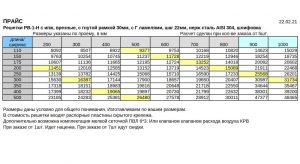

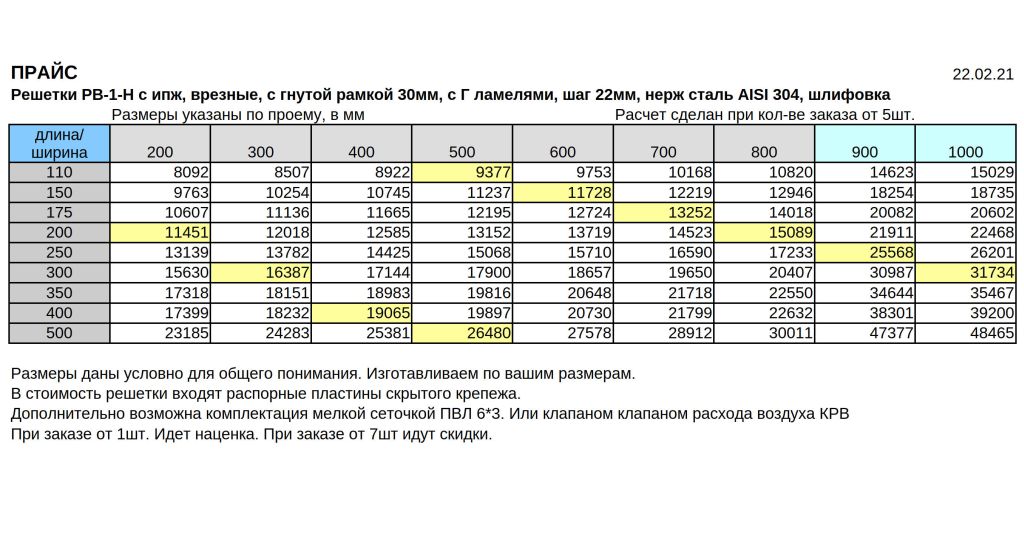

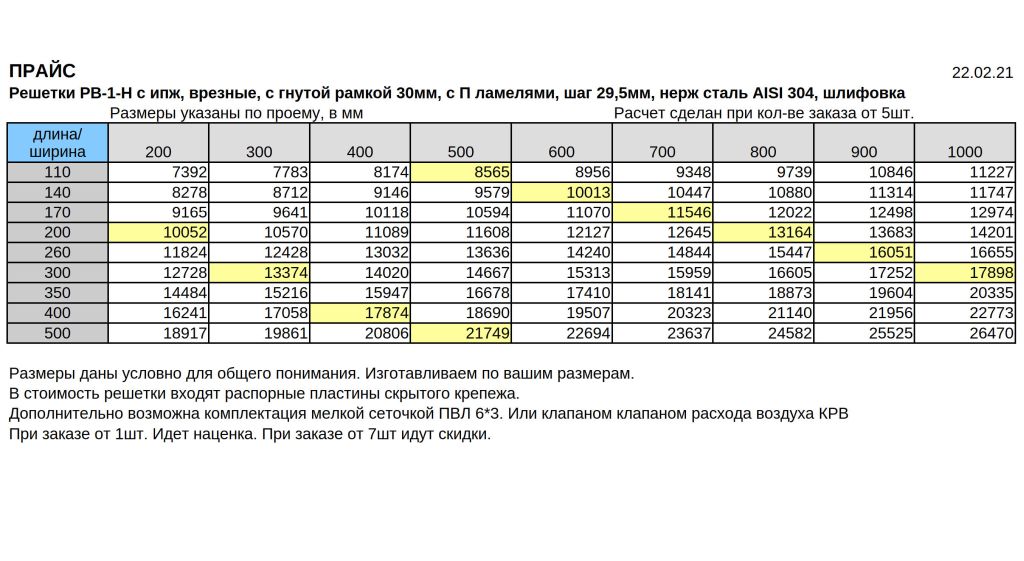

Прайсы на решетки РВ-1-Н с гнутыми ламелями в нерж стали 304_ 2024год

Гнутые Г -ламели
Гнутые Г -ламели с импостом

Виды и схемы решеток РВ-1-Н с гнутыми ламелями

РВ-1-Нж с ипж, шлифовка

РВ-1-Нж с ипж нерж сталь, шлифовка

РВ-1-Нж вид сзади

Решетки изготавливаются из нержавеющей стали марки AISI 304 .
Рамка из нерж стали толщиной 2мм, ламели из нерж стали толщиной 0,8-1мм.
Обработка по заявке от шлифовки (по умолчанию) до полировки*

Решетка РВ-1-Н с П ламелью.

Решетка РВ-1-Н с П ламелью.

Схемы сечений решеток

Решетки РВ-1-Н из нержавеющей стали

Решетка нержавеющая с регулируемыми жалюзи РВ-1-Н

Решетка нержавеющая с регулируемыми жалюзи РВ-1-Н шлифовка

Решетка нержавеющая с регулируемыми жалюзи РВ-1-Н

Решетка нержавеющая с регулируемыми жалюзи РВ-1-Н

Решетка нержавеющая с регулируемыми жалюзи РВ-1-Н, шлифовка

Решетка нержавеющая с регулируемыми жалюзи РВ-1-Н
>

Решетка однорядная РВ-1-Н с регулируемыми жалюзи. 3 ламели. Полировка зеркало

Решетка однорядная РВ-1-Н с регулируемыми жалюзи. 3 ламели. Полировка зеркало

Решетка однорядная РВ-1-Н с регулируемыми жалюзи. 3 ламели. Полировка зеркало

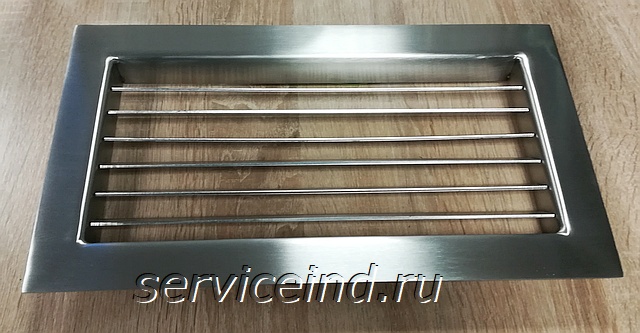

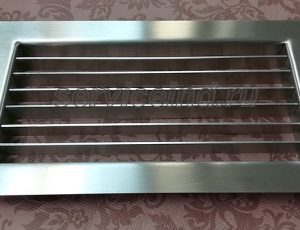

РВ-1-Н шлифовка
Решетка РВ-1-Н(врж-Н)
шлифовка

РВ-1-Н полировка
Решетка РВ-1-Н(врж-Н)
полировка

С этим смотрят

ВРЖ-Н 2-х рядная

РВ-1-Н

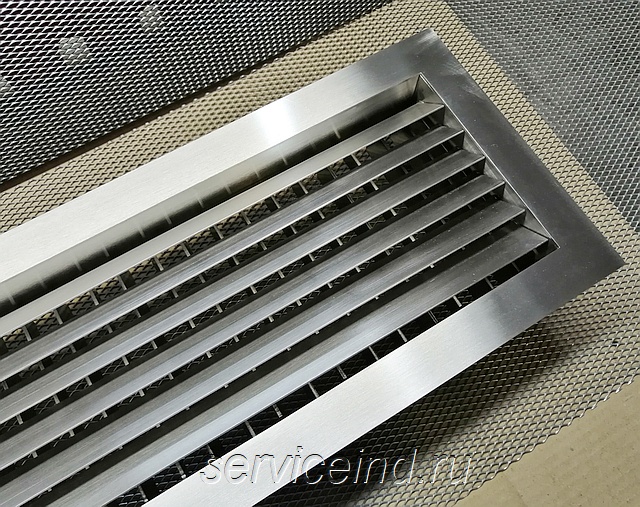

РВ-2-Н

В заявке необходимо указывать размер строительного проема (или полного габарита решетки с учетом рамки),
где высота решетки, марку нержавеющей стали, обработку.
Пример Заявки: Решетка РВ-1-Н, 400х200(Н) проем, 304, шлифовка.
