Внимание: все цены необходимо уточнять на момент заказа! Цены не являются офертой!

Наше производство изготавливает конвекционные решетки стальные ВРК-Л  (вентиляционная решетка конвекционная) с лазерной резкой различных типов:

  1. Решетки ВРК-Л с простым геометрическим рисунком
  2. Решетки ВРК-Л Деко с художественным рисунком.

Решетки ВРК-Л изготавливаются из холодно-катанной стали 2мм. Врезные или накладные.

Сварка аргонно-дуговая или полуавтоматическая.

Решетки имеют пропускную способность от 50 до 75% в зависимости от ТЗ и выбранного узора и масштаба рисунка.

Дополнительно решетки могут комплектоваться:

  • Сеткой ПВЛ 6*4 или 10*4
  • Пластинами скрытого крепежа;
  • Распорными пластинами скрытого крепежа.

По назначению решетки могут применяться как конвекционные, так и для приточно-вытяжной вентиляции. Решетки устанавливаются в сухих и проветриваемых помещениях с уровнем влажности не более 65%.

Решетки могут устанавливаться как в подоконники и столешницы так и на стенах и потолках. Также в двери или мебель для вентиляции.

Решетки могут устанавливаться в полы как напольные щелевые или канальные решетки. В этом случае необходимо смотреть весовую нагрузку. При необходимости они изготавливаются с усилением, из стали толщиной 3 и более мм.

Основные геометрические мотивы :

  • Прямоугольник — ряды-столбцы;
  • Кирпичик;
  • Прямоугольник с закруглением;
  • Прямоугольник с закруглением и смещением рядов;
  • Усеченный ромб;
  • Узкий ромб;
  • Вогнутый квадрат 18;
  • Усеченный квадрат 18
Геометрический рисунок



Лучше когда конвекция происходит от пола к окну, т.е решетка должна быть снизу- сбоку (в проекции низа батареи)- и сверху на подоконнике. Тогда движение воздуха идет равномерно и застоя горячего воздуха не происходит.

Часто спрашивают, как выбрать размер решетки для подоконника?:

  • Прежде всего надо замерить верхний торец батареи, например он 800х90мм.
  • Для нормальной подачи тепла достаточно 55-60% живого сечения (при высоте окна до 1,5м), т. есть для нашего размера 800х90 будет достаточно размер по строительному проему 800х60мм. Для наружного размера по габариту это будет размер решетки 830х90мм. Длина решетки должна составлять примерно 2/3 от ширины окна, или разбиваться на 2 или 3 решетки при большой протяженности или при необходимости.
  • При высоте окон 2мм и более, живое сечение будет нужно от 100 до 150%. При нашем размере батареи размер проема будет нужен от 800х100 до 800х130мм. Соответственно по габариту решетки будут 830х130 или 830х160мм.
  • Также это работает если батарея полностью закрыта экраном или мебелью. Для нормальной подачи тепла к окну размер проема под решетку надо увеличивать на 1,3-1,5 от размера верхнего торца батареи.
  • Также хорошо, если решетка будет стальной. Сталь хорошо накапливает тепло и дополнительно отдает его в помещение. В отличие от пластмассовых или алюминиевых решеток.

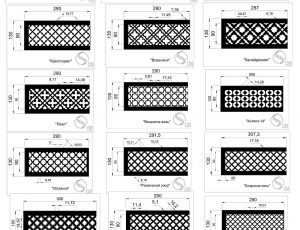

Решетки ВРК-Л геометрического рисунка

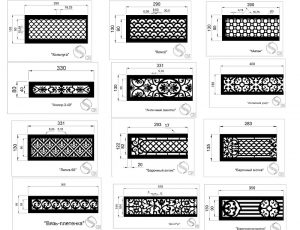

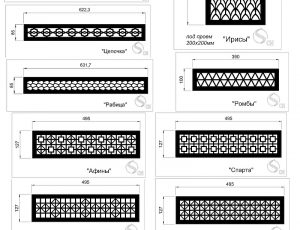

Решетки ВРК-Л Деко художественного рисунка

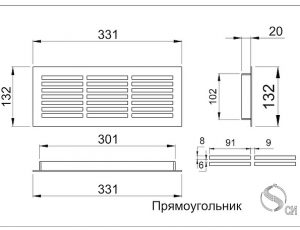

Схемы решеток и скрытый крепеж


Крепеж с распорными пластинами

Решетка ВРК-Л с сеткой и распорными пластинами

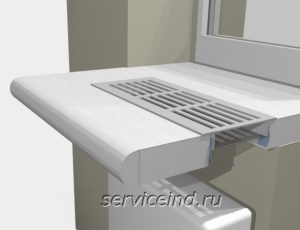

Схема установки решетки в подоконник с распорными пластинами и сеткой

Установка решетки ВРК-Л в стену с сеткой и распорными пластинами

Схема установки решетки ВРК-Л в короб с сеткой и распорными пластинами

Схема установки решетки ВРК-Л в короб с сеткой и распорными пластинами

Схема установки решетки ВРК-Л в короб с сеткой и пластинами скрытого крепежа

Схема установки решетки ВРК-Л в стену с сеткой и пластинами скрытого крепежа

Схема установки решетки. Решетка крепится в ответные пластины через пластины скрытого крепежа

Цены на решетки ВРК-Л геометрического рисункаРазмеры указаны по полному габариту решетки. Посадочный размер на 30мм в целом меньше.

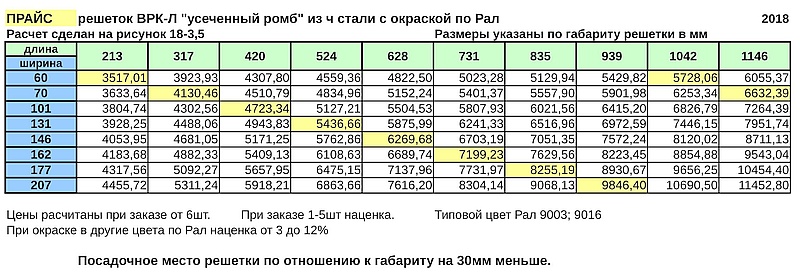

Прайс на решетки ВРК-Л усеченный ромб

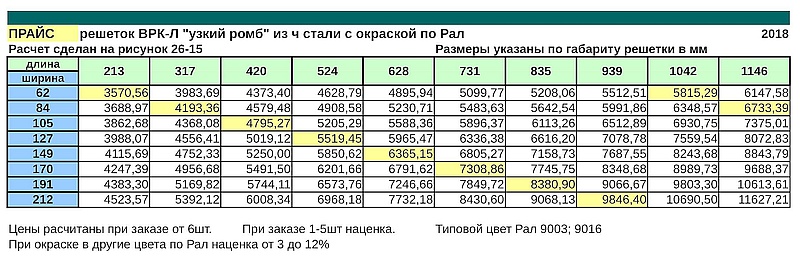

Прайс ВРК-Л узкий ромб



   Присылайте ваши заявки на эл почту: s.ind2009@yandex.ru или сделайте он-лайн заявку на сайте.
тел. 8(495)411-46-90
