Приямки сдвижные в подвал

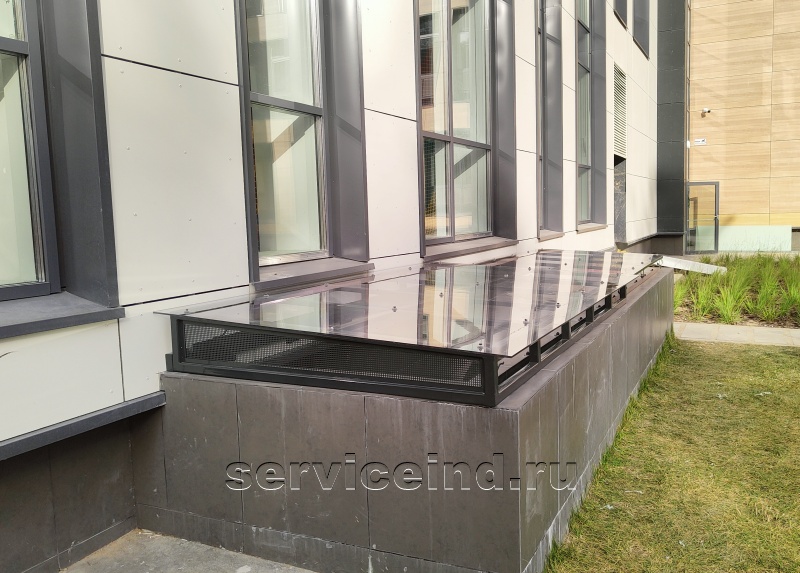

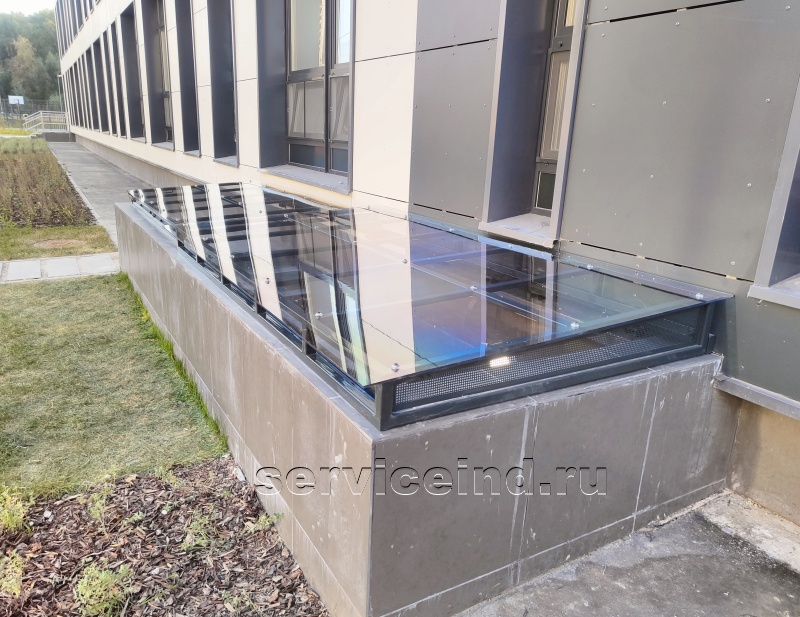

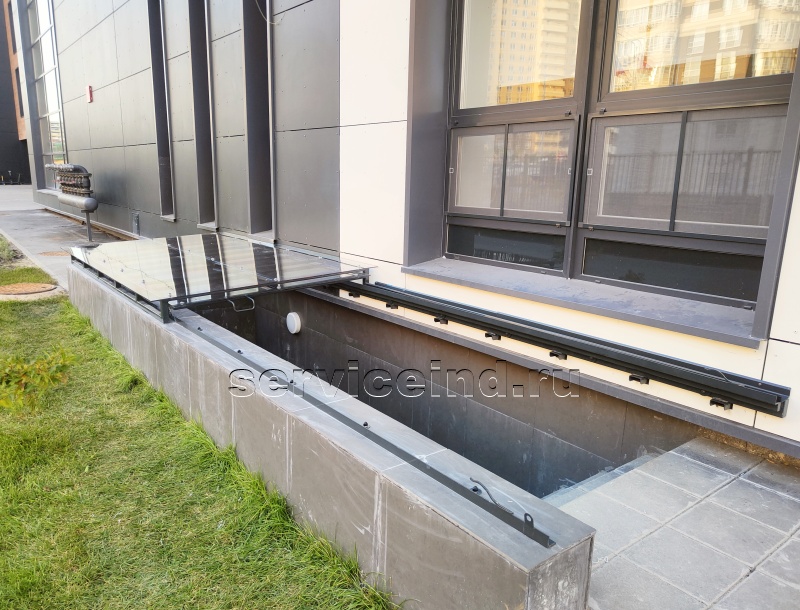

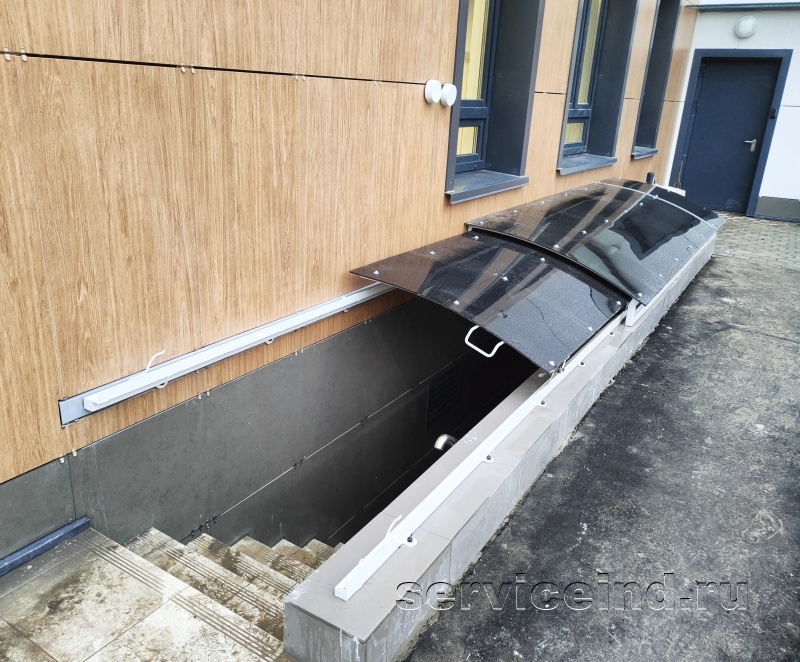

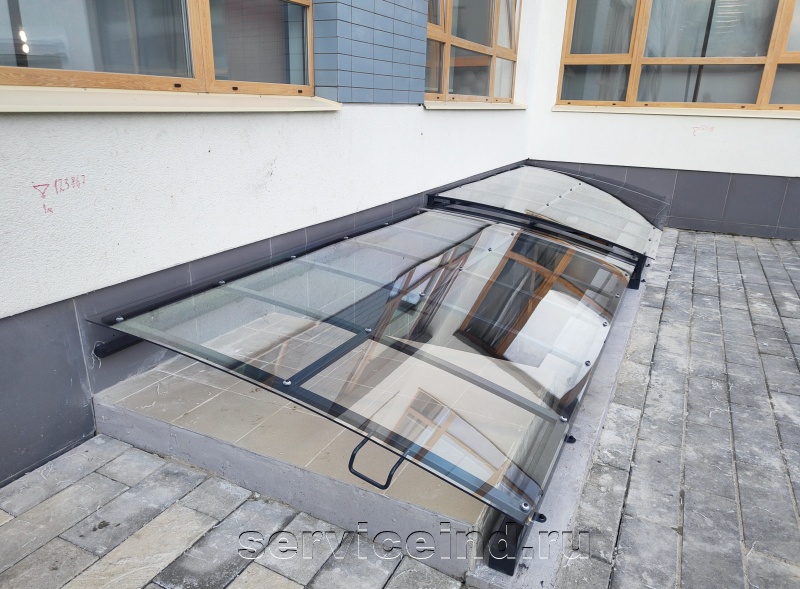

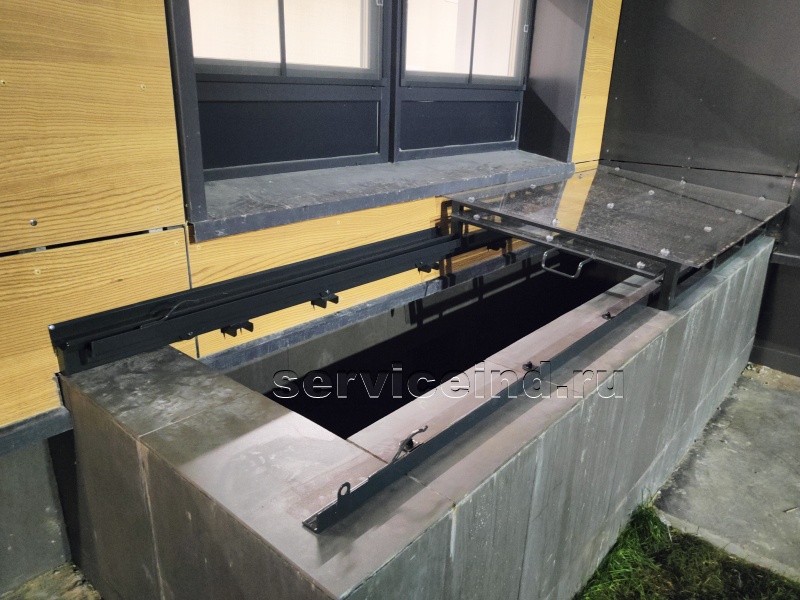

Система на открытых направляющих не занимает лишнего места и остаётся удобной в эксплуатации. Ролики с подшипниками движутся по направляющим, конструкция оснащена ручкой, цепочкой, ушками для замка и стопорами.

• каркас из профильной трубы с порошковой окраской RAL 7016;
• покрытие — монолитный поликарбонат 10 мм;
• сбоку установлена мелкая сетка ПВЛ Tr 10×4;
• крепление поликарбоната — винтами М6 через уплотнительные шайбы.

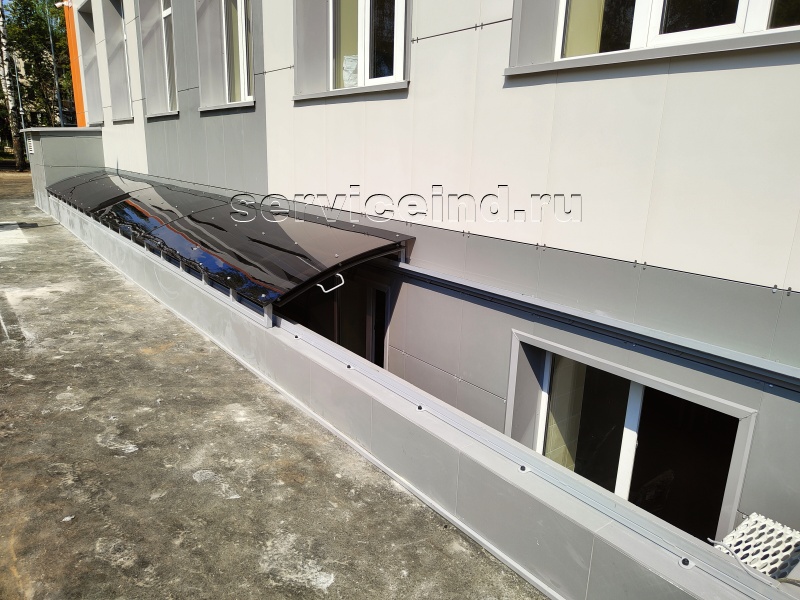

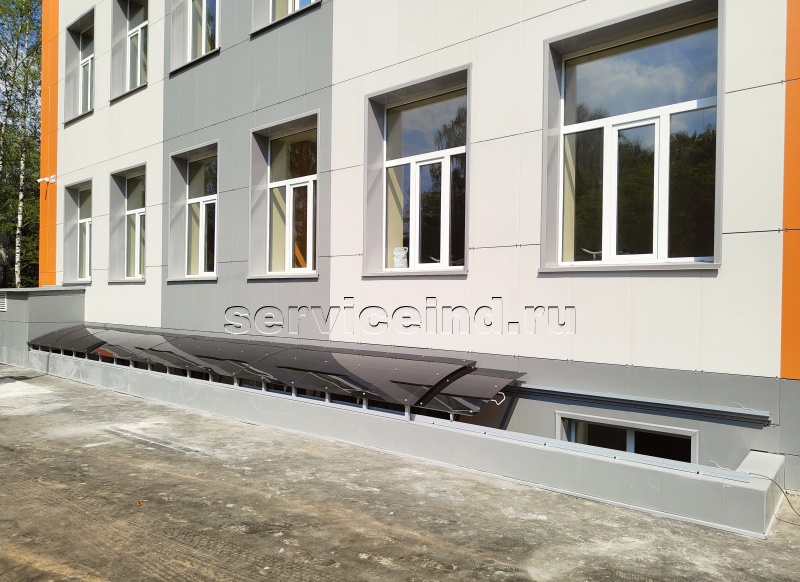

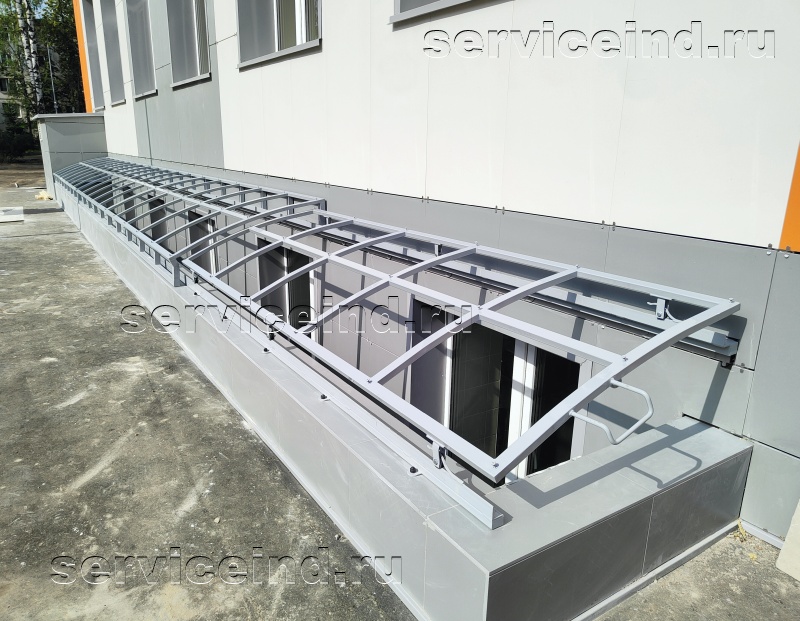

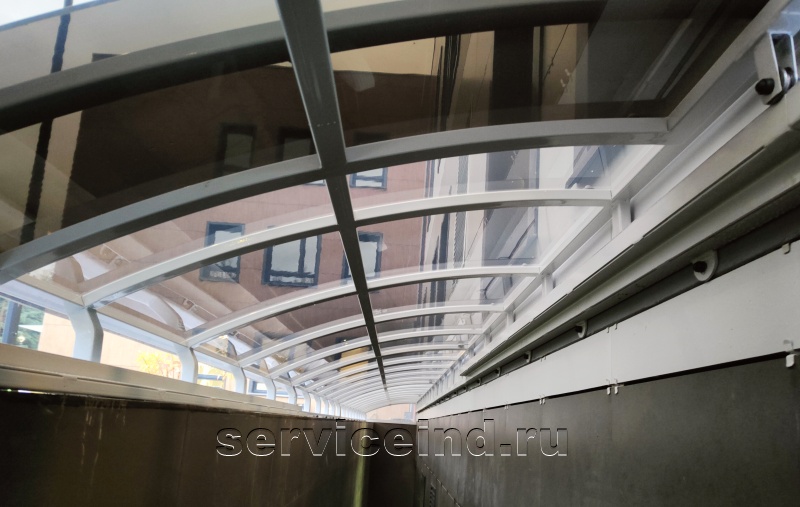

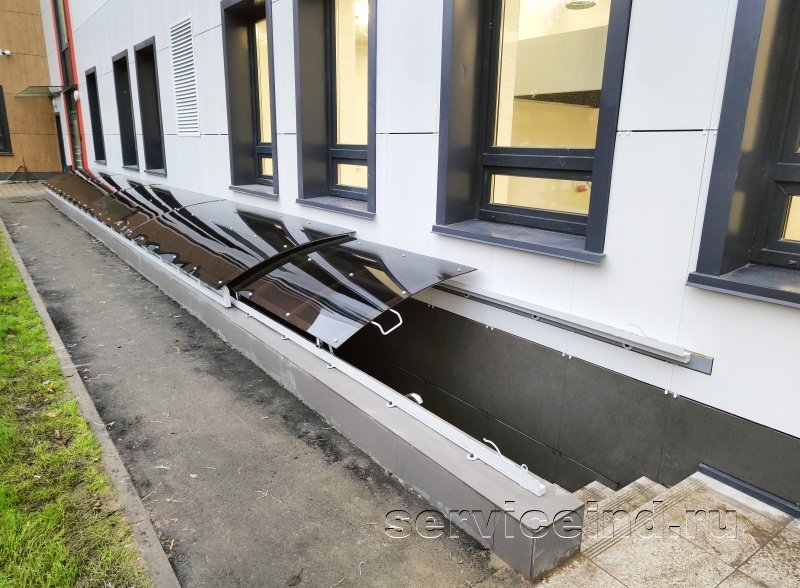

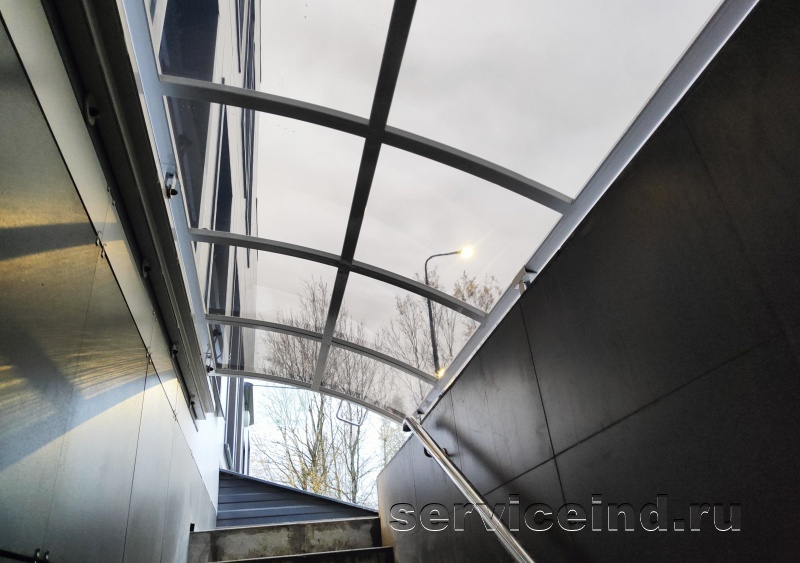

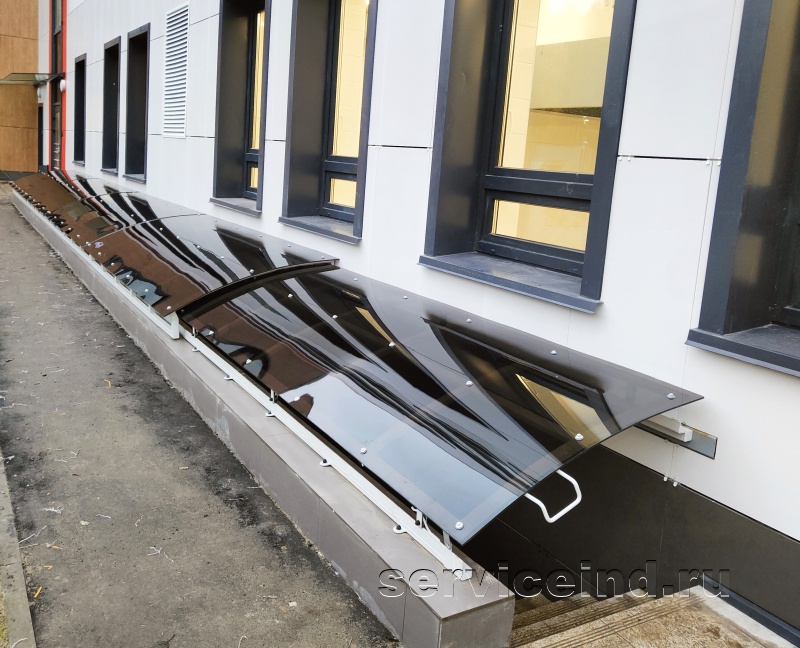

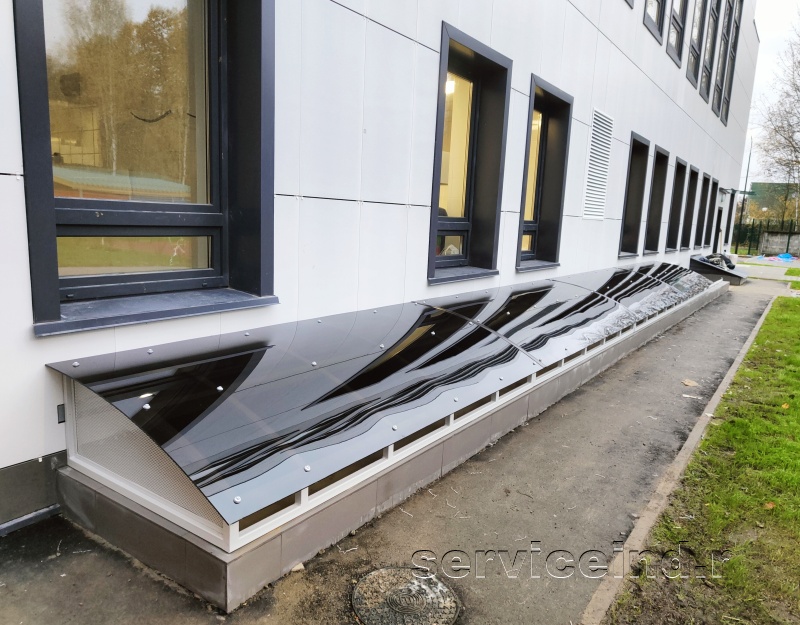

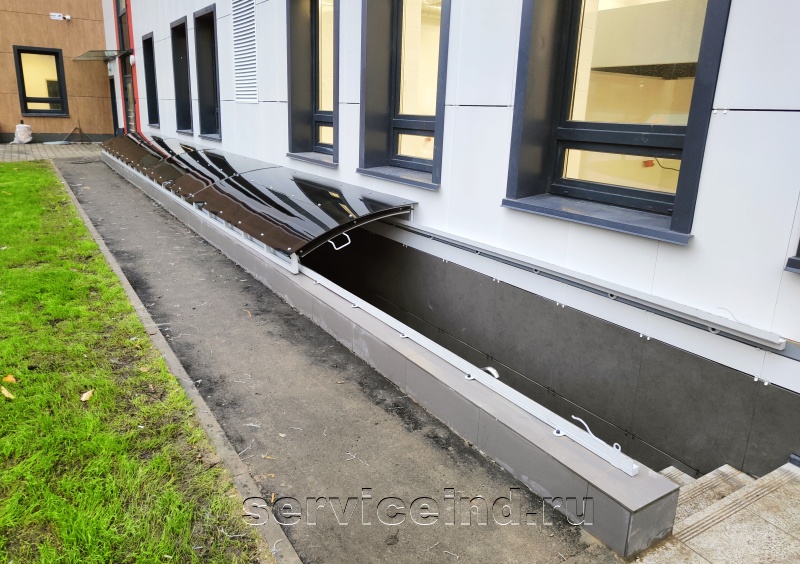

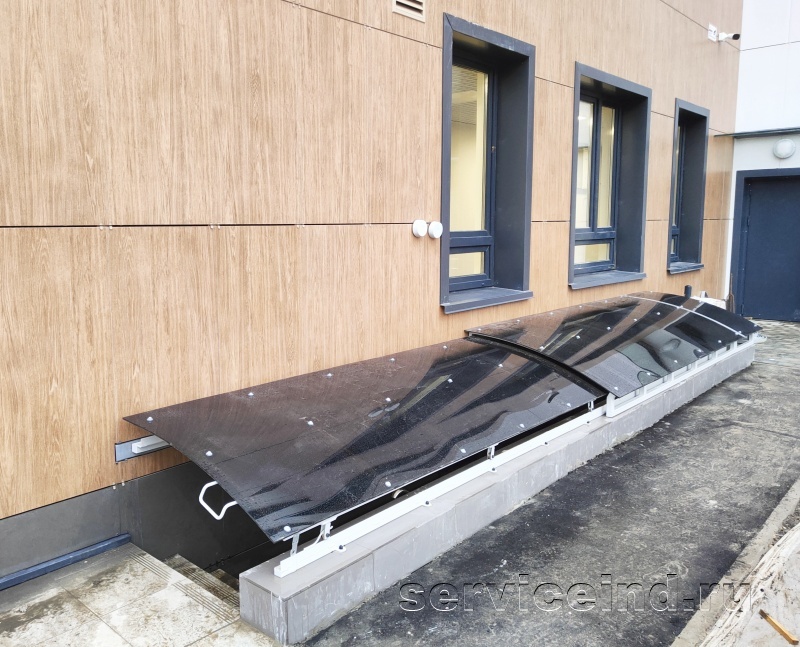

Навес длиной 15 метров выполнен для протяжённого входа в подвал. Подвижные секции перемещаются на роликовых блоках, а ручка, цепочка, ушки для замка и стопоры упрощают ежедневное использование.

• каркас из углеродистой стали с порошковой окраской RAL 7016;
• покрытие — монолитный поликарбонат «евробронза» 8 мм;
• боковая защита — мелкая сетка ПВЛ Tr 10×4;
• поликарбонат закреплён винтами М6 через уплотнительные шайбы.

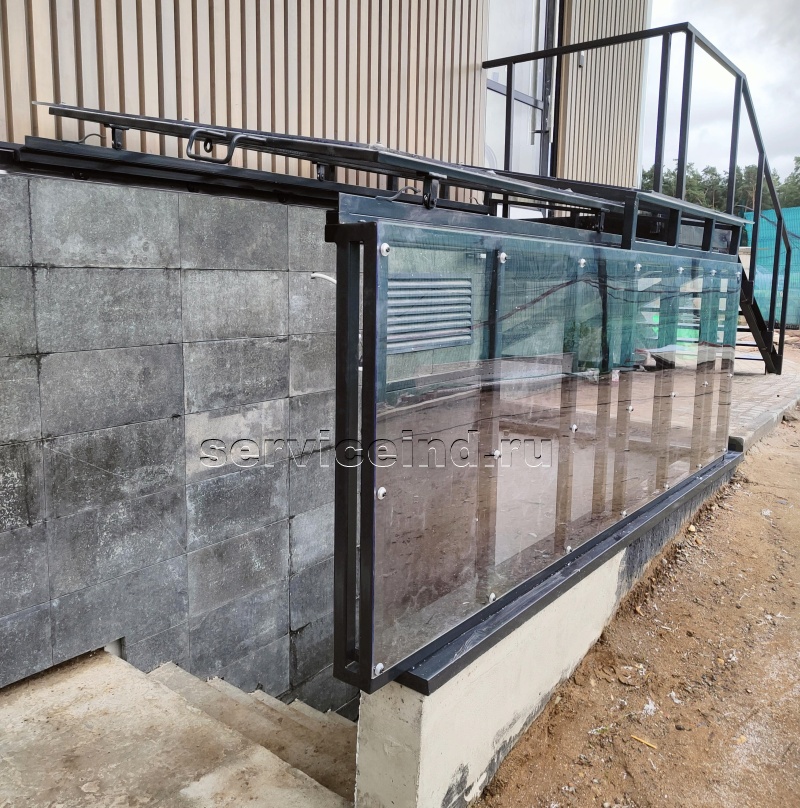

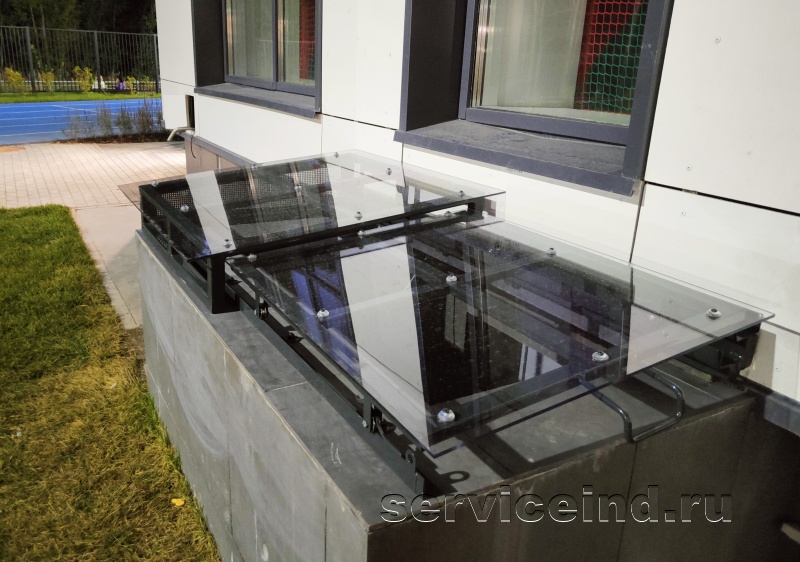

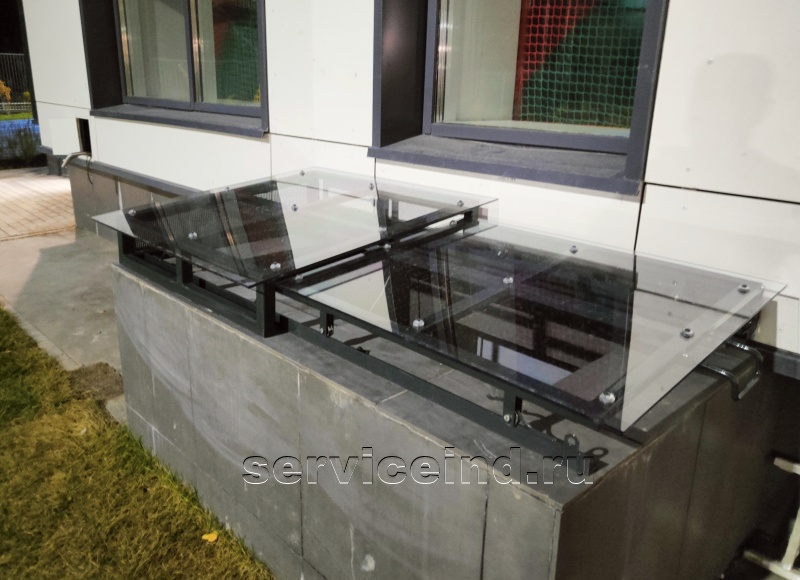

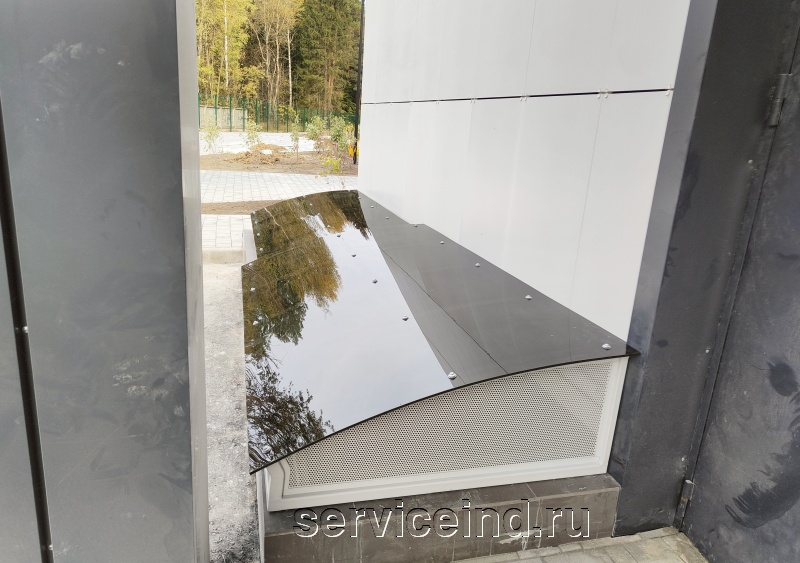

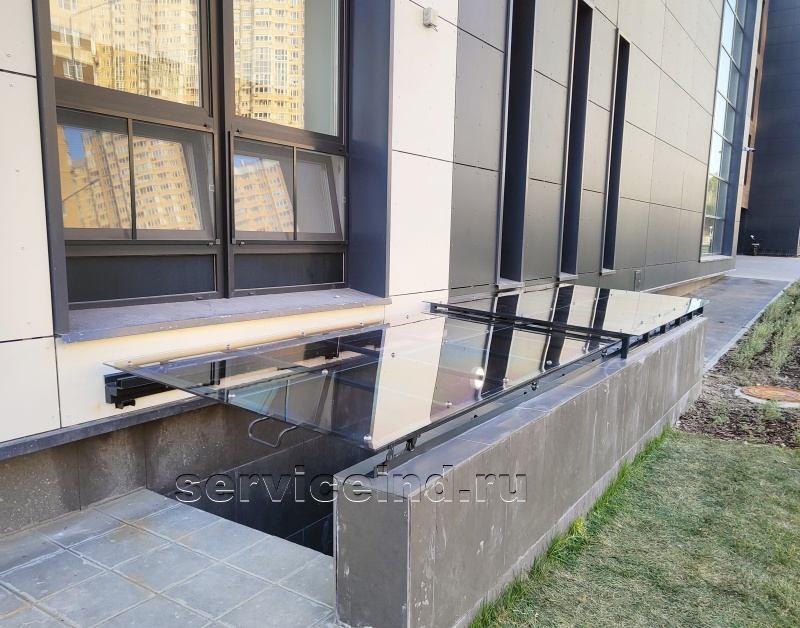

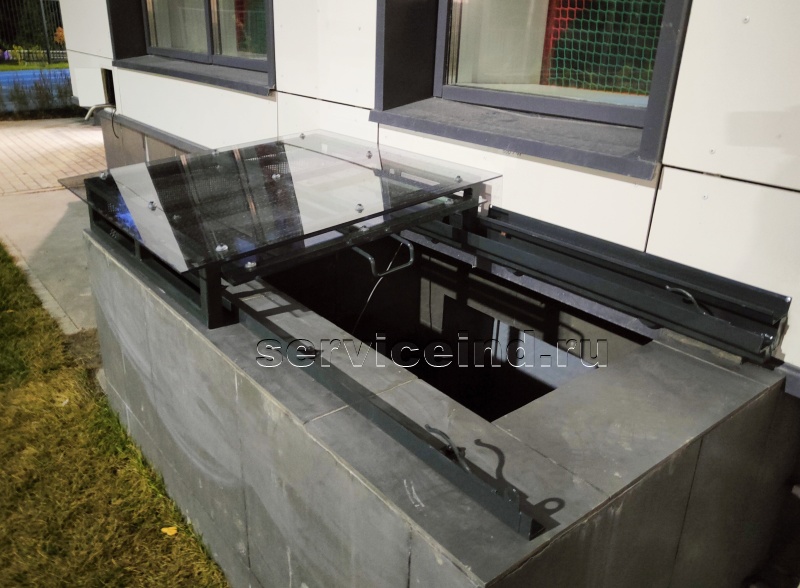

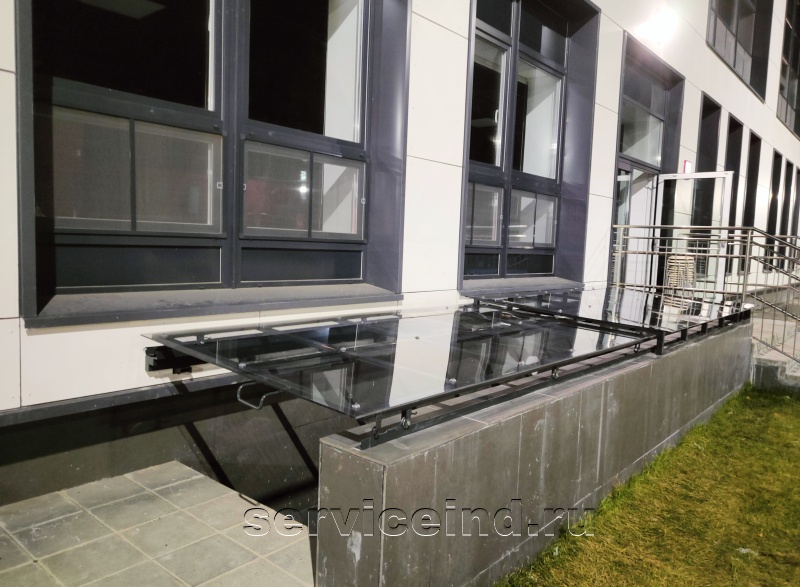

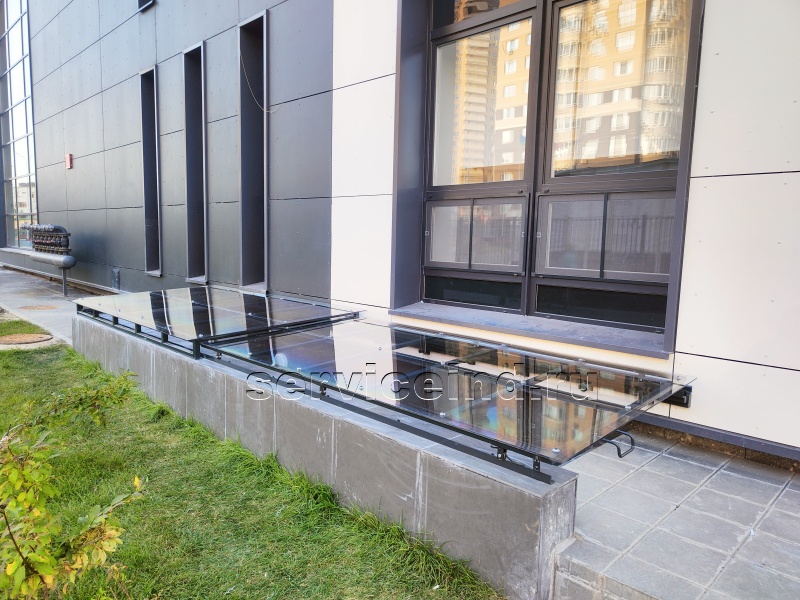

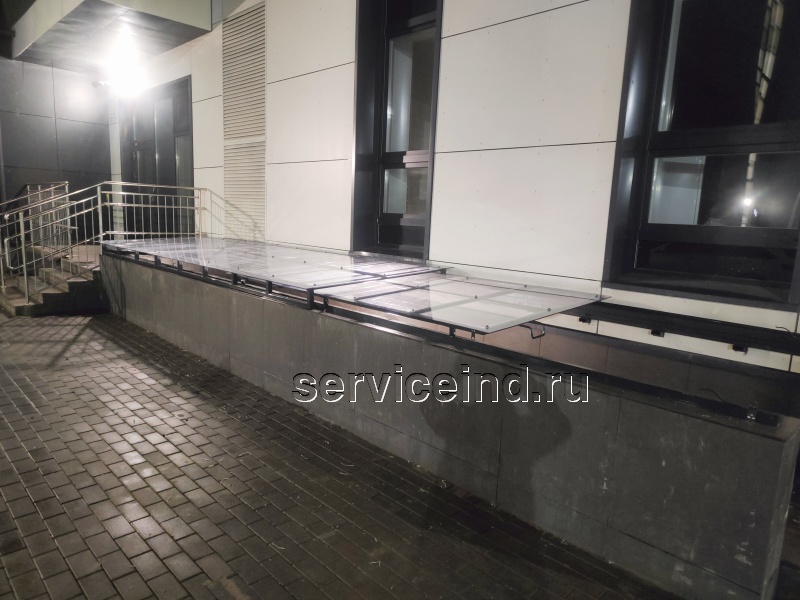

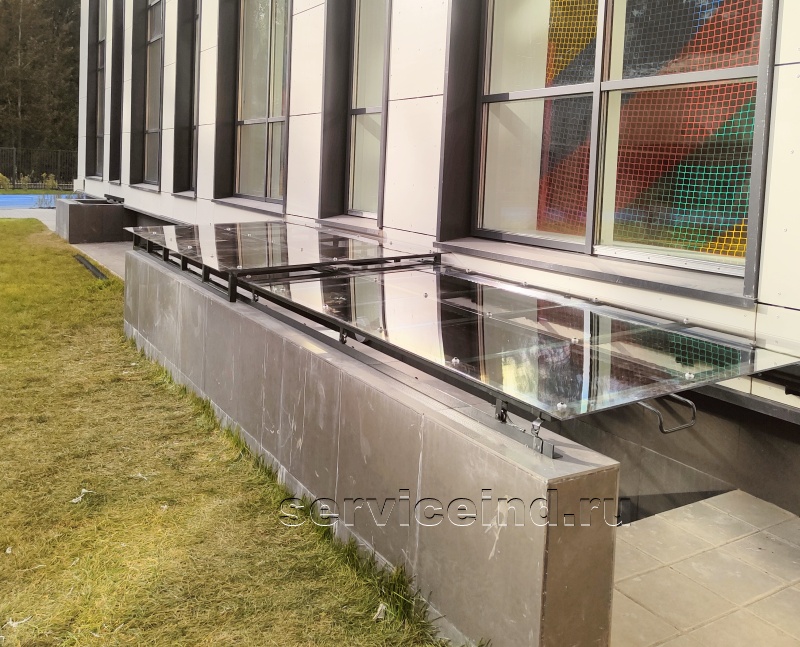

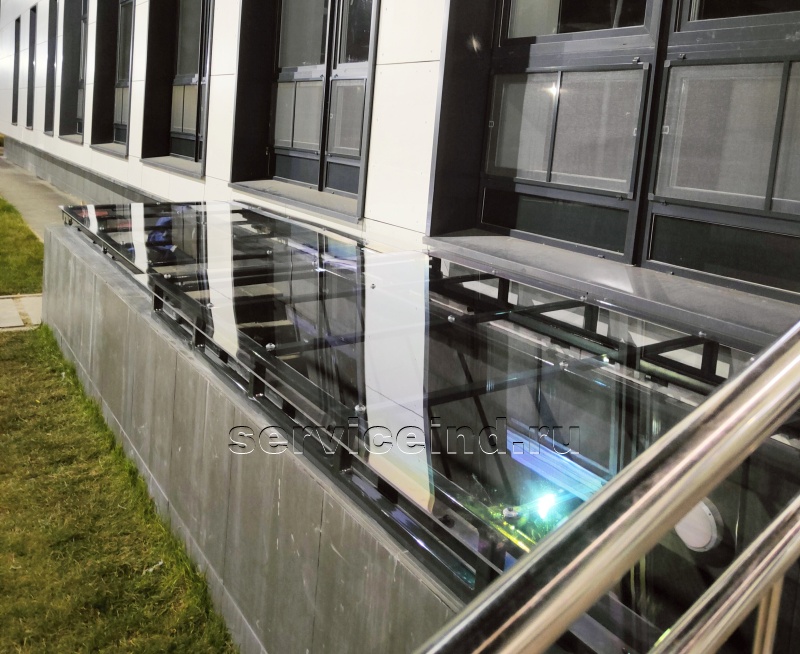

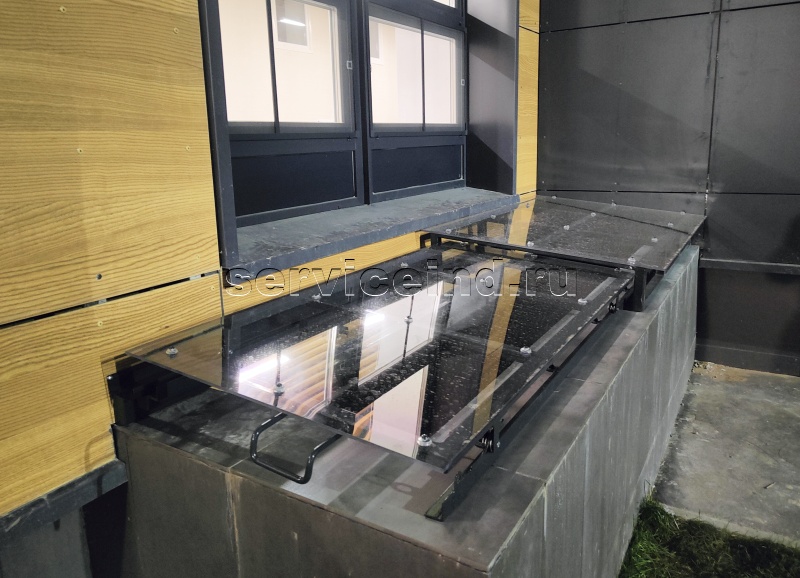

Навес длиной 6 метров выполнен из нержавеющей стали AISI 304 со шлифованной поверхностью. Подвижная часть перемещается на восьми роликах.

• покрытие — серое закалённое стекло в массе толщиной 10 мм;
• торцевая панель — перфорированная нержавеющая сталь;
• решение рассчитано на регулярное открывание и аккуратную интеграцию в фасад.

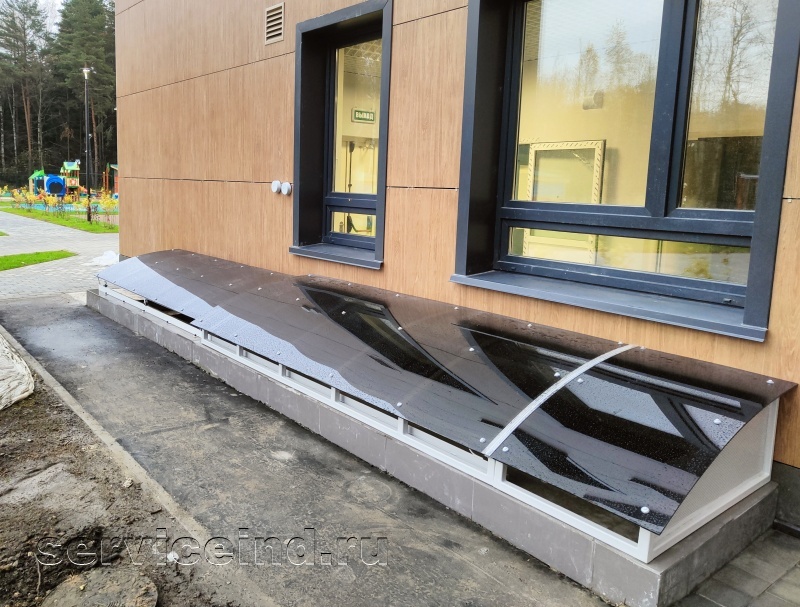

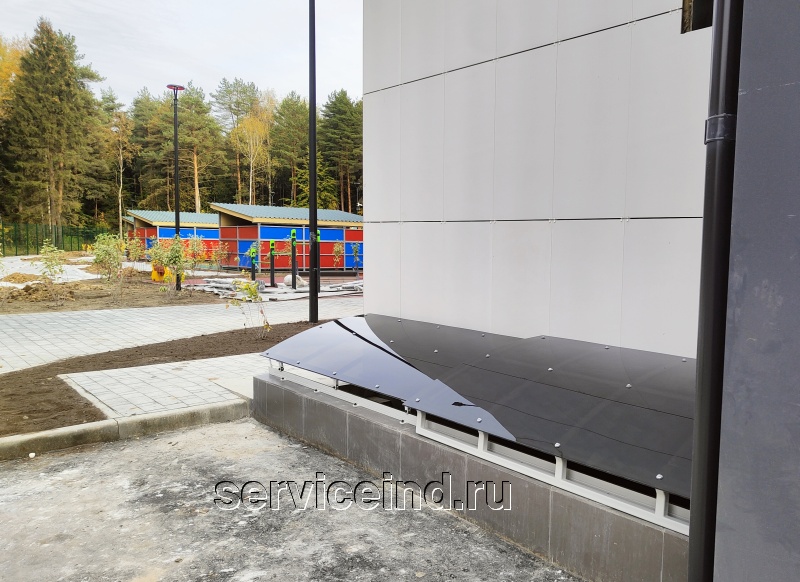

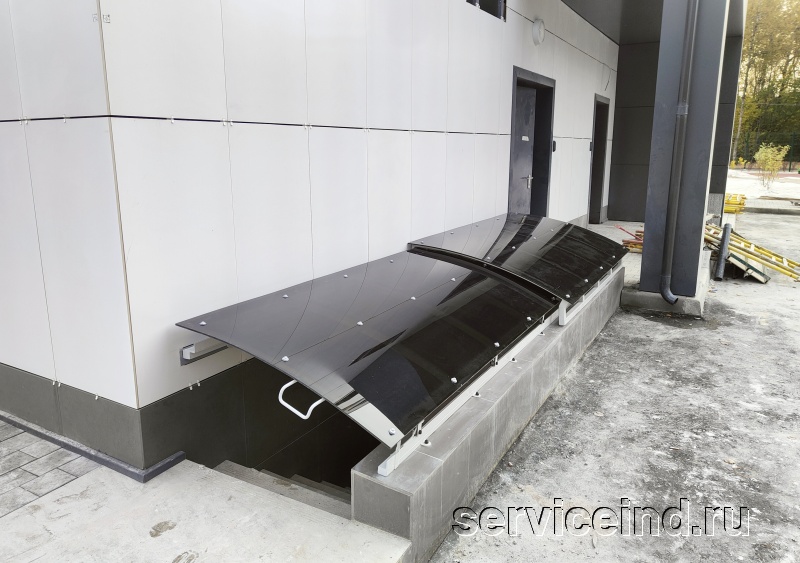

Для объекта разработан навес на роликах с подшипниками. В зависимости от геометрии входа такие конструкции выполняются прямыми, наклонными или радиусными.

• каркас из профильной трубы с порошковой окраской по RAL;
• покрытие — монолитный поликарбонат «евробронза» 8 мм;
• ручка, цепочка, ушки для замка и стопоры;
• боковая сетка ПВЛ Tr 10×4 и крепёж М6 через уплотнительные шайбы.

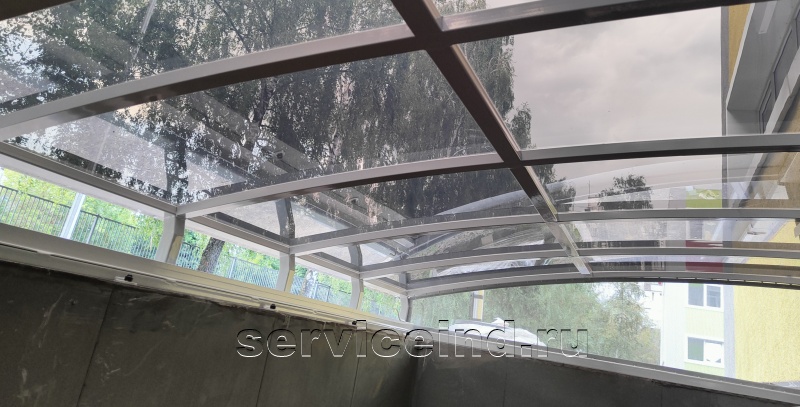

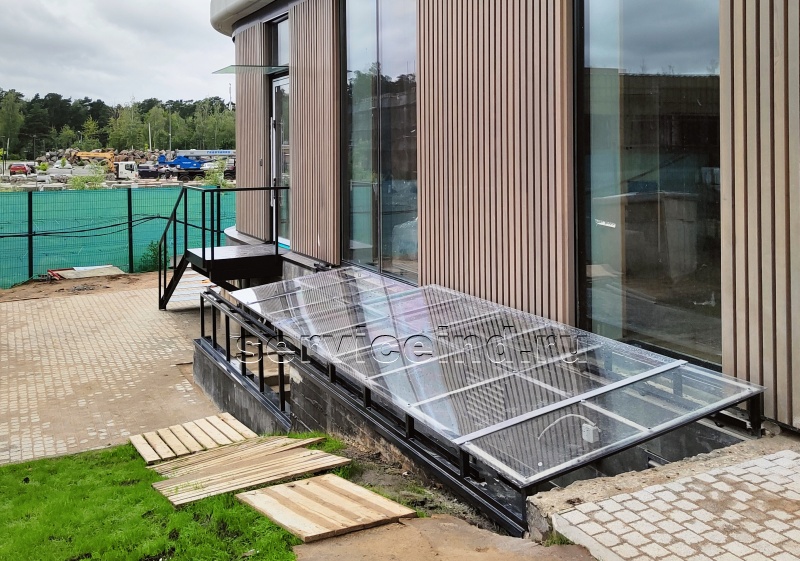

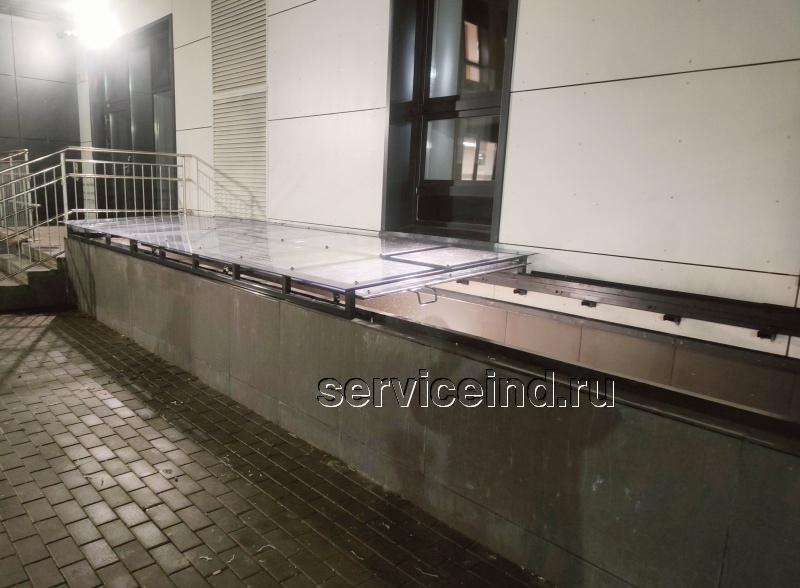

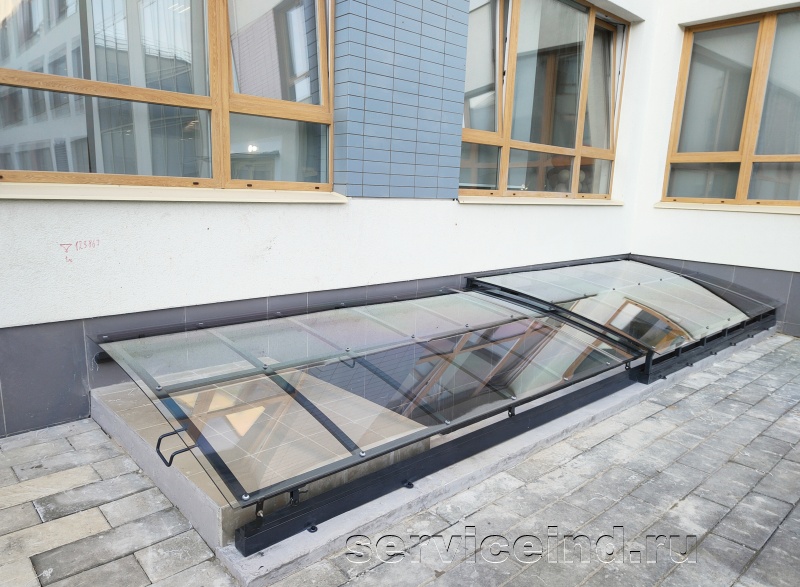

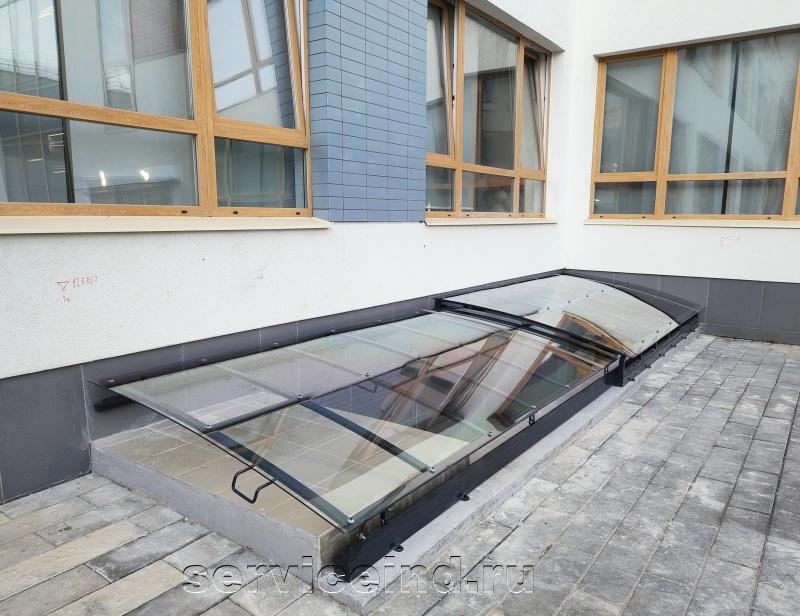

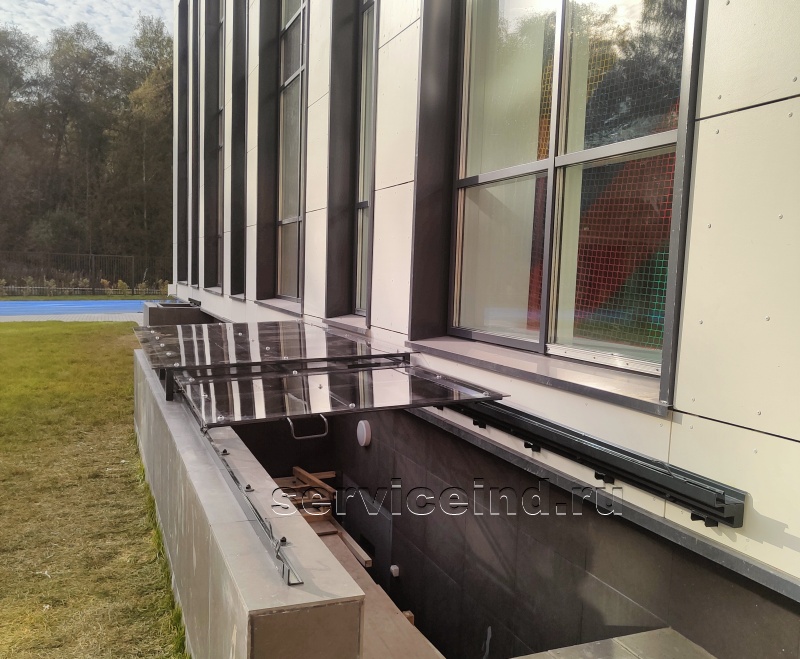

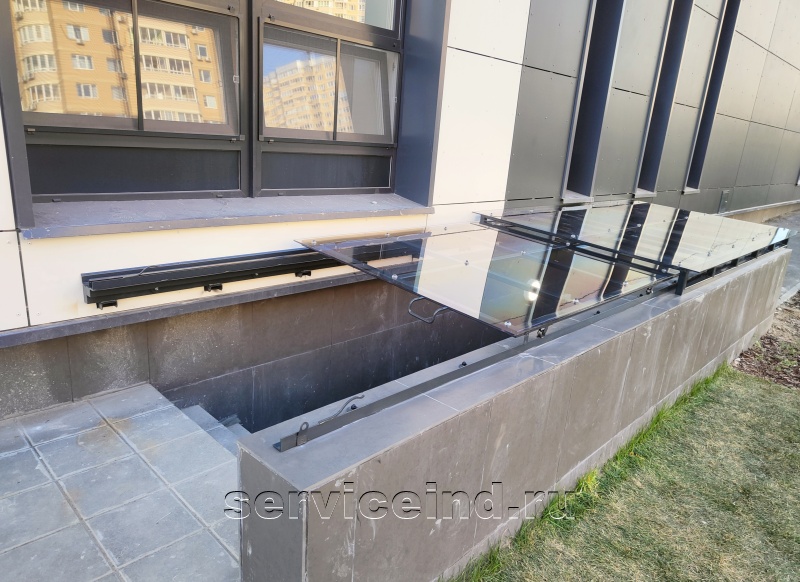

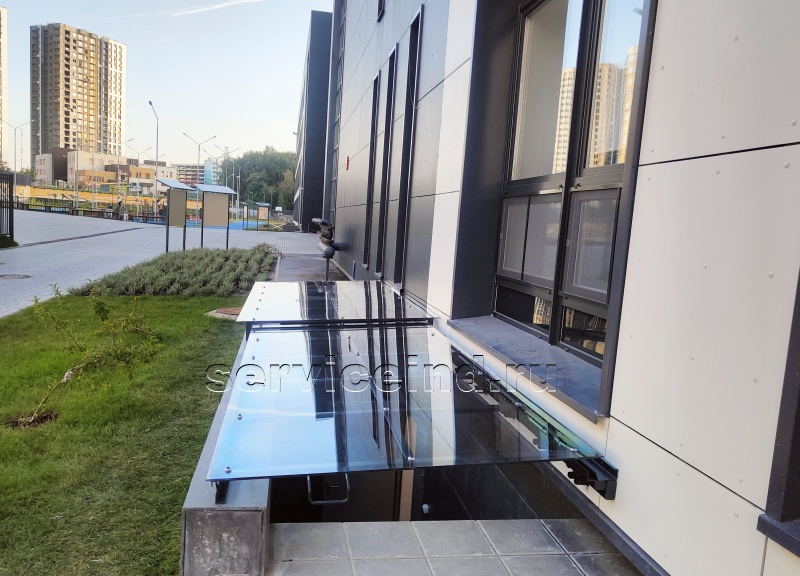

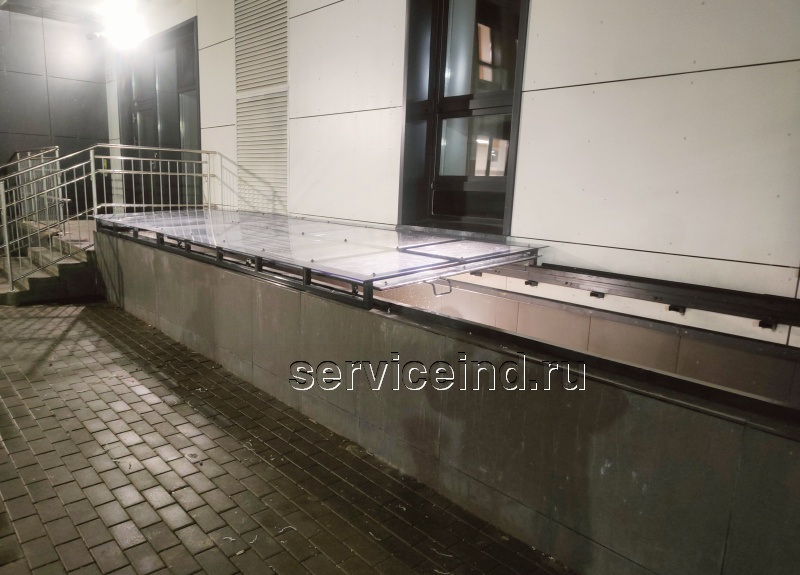

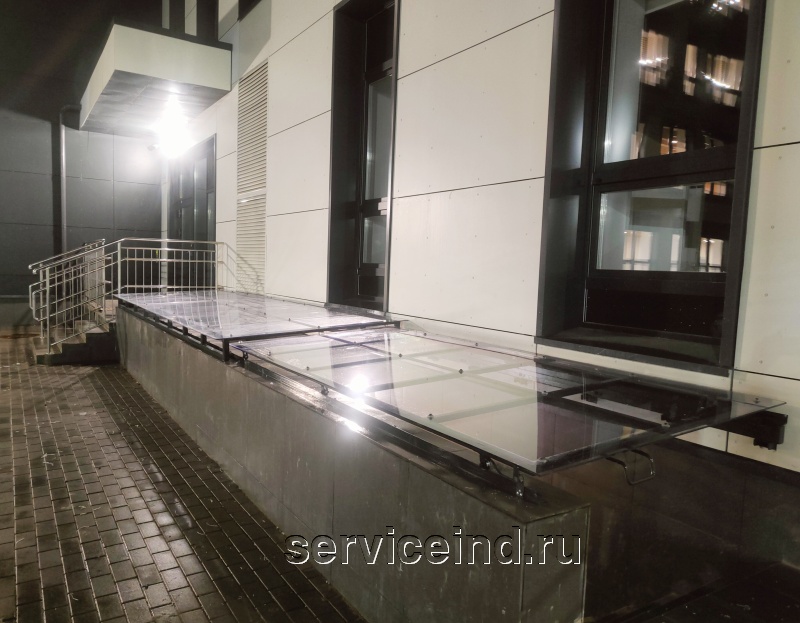

Прямая конструкция с прозрачным покрытием сохраняет естественное освещение входной зоны. Подвижная секция установлена на роликах с подшипниками.

• прозрачный монолитный поликарбонат 10 мм;
• каркас из профильной трубы с порошковой окраской;
• ручка, цепочка и стопоры;
• боковая сетка ПВЛ Tr 10×4 и герметичное крепление шайбами с винтами М6.

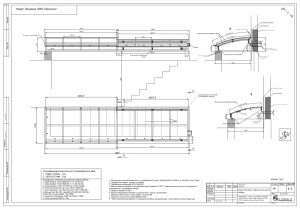

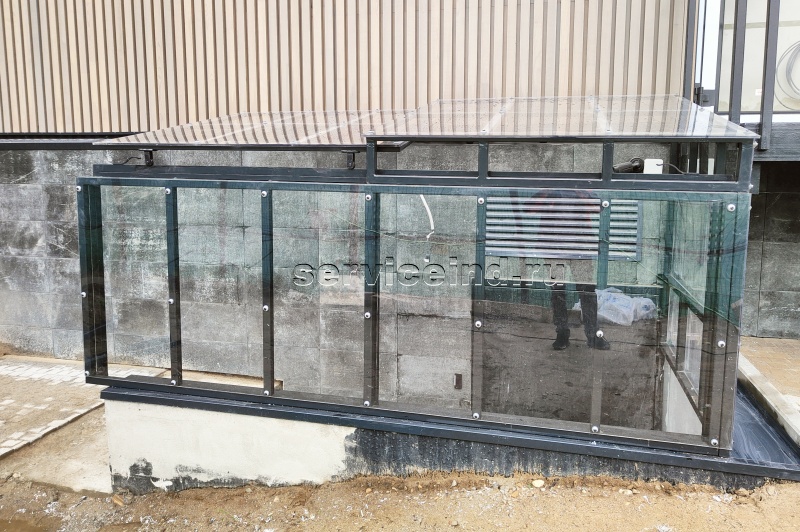

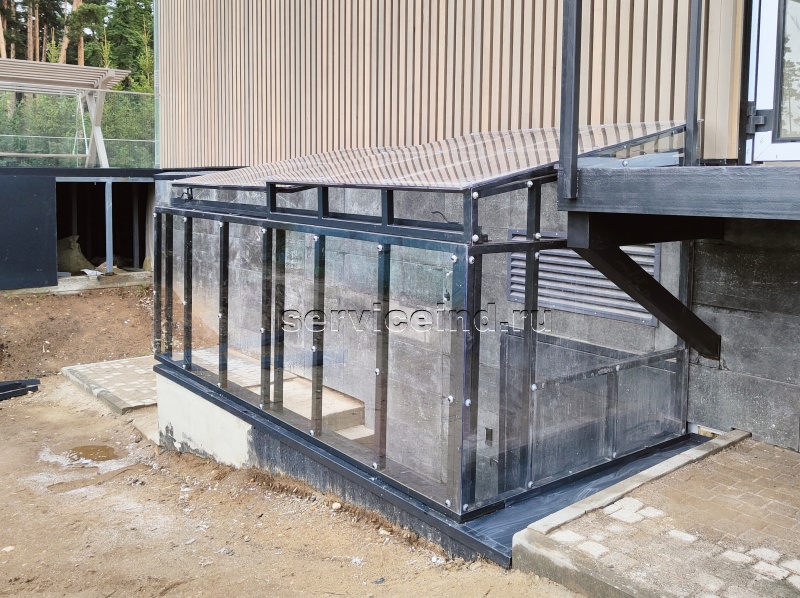

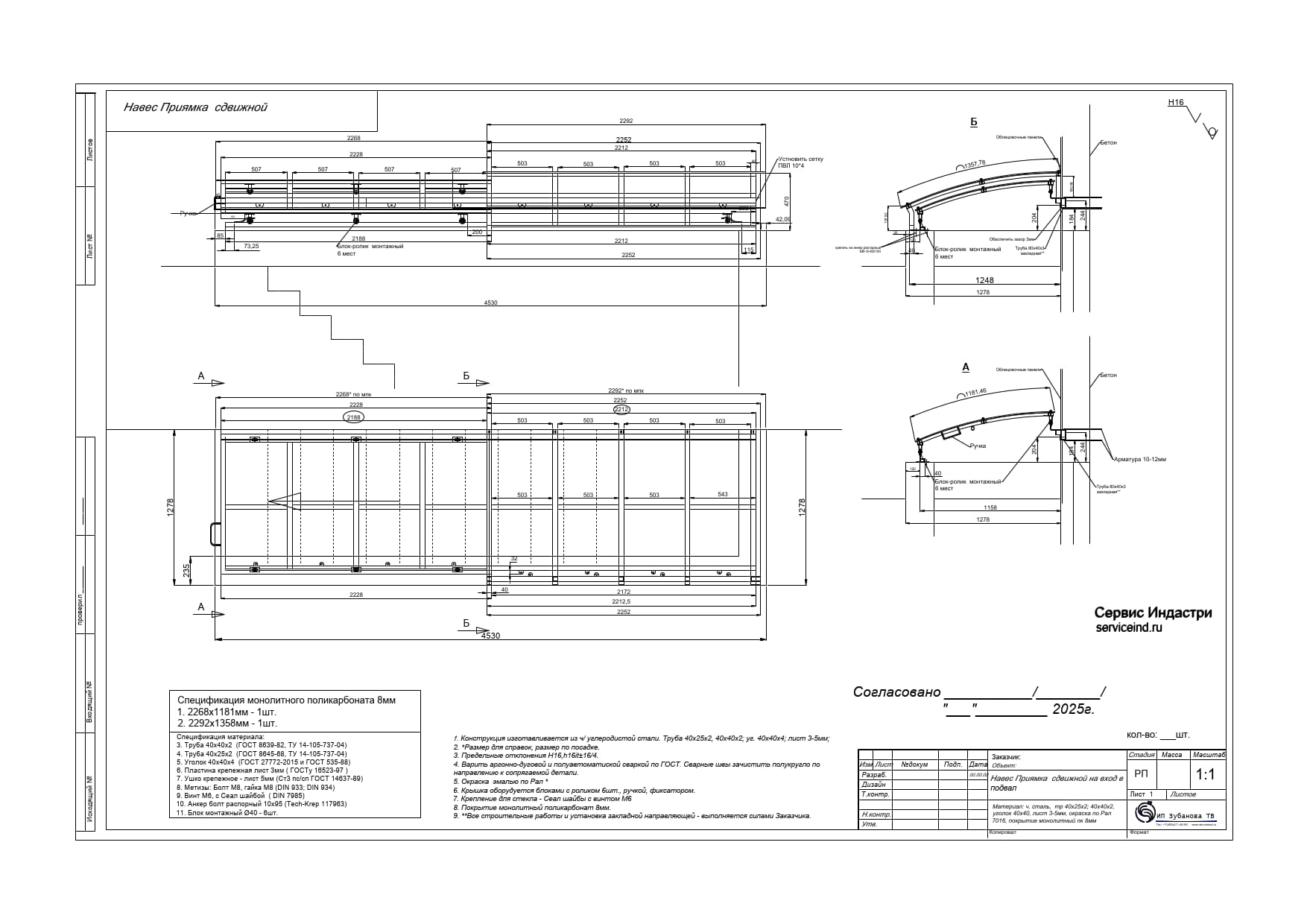

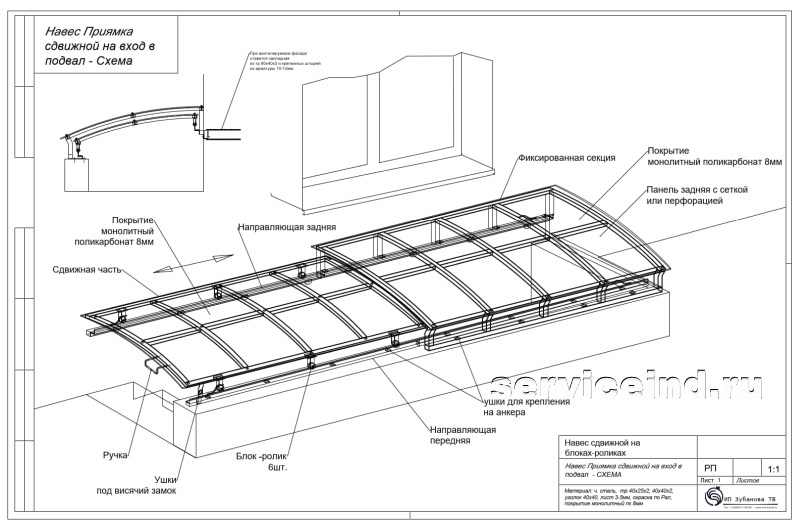

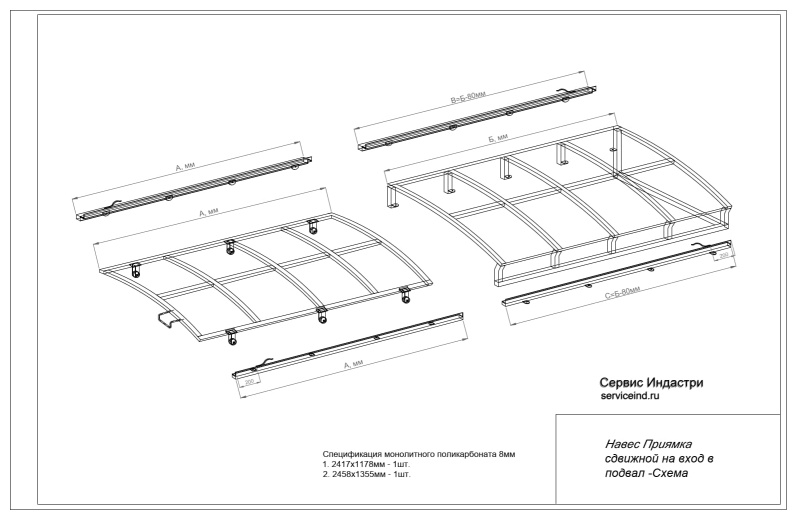

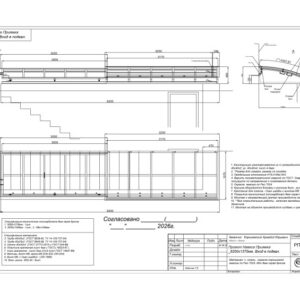

П-образная система подходит для входов, где требуется закрыть не только верхнюю часть приямка, но и боковые зоны. В галерее сохранены фотографии, схема и сечение конструкции.

• каркас: стальная труба 40×40 и 40×25 мм, уголок 40×4 мм;
• направляющая — профиль 50×25×3 мм;
• порошковая окраска по RAL;
• монолитный поликарбонат 8 мм, крепление винтами М6 через уплотнительные шайбы.

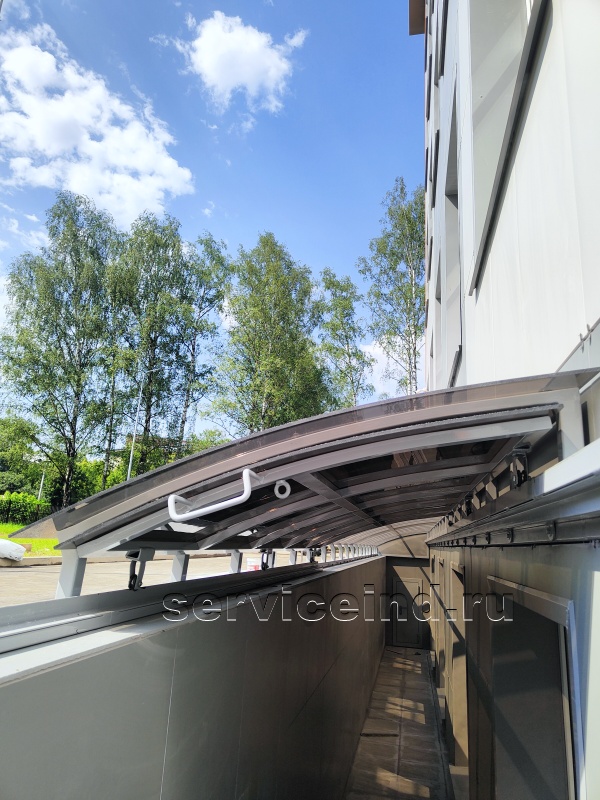

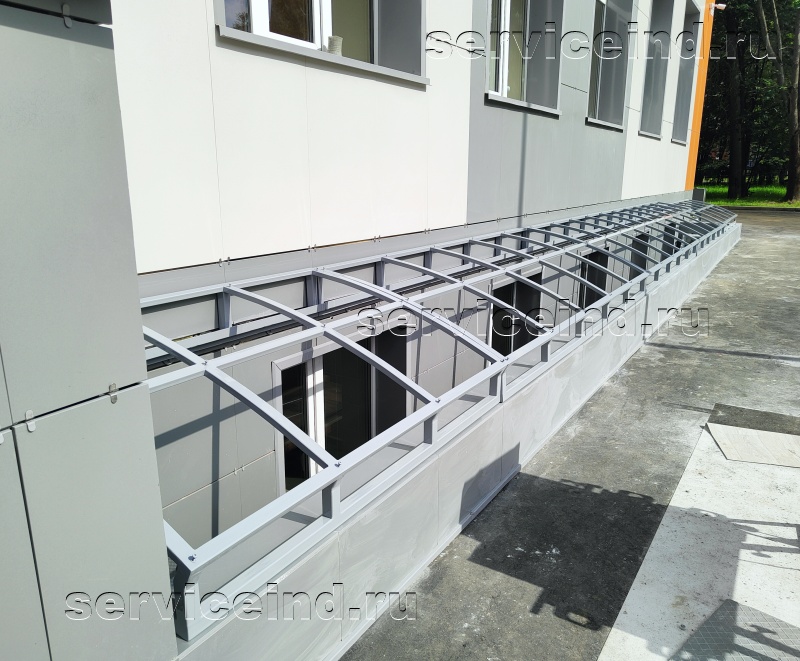

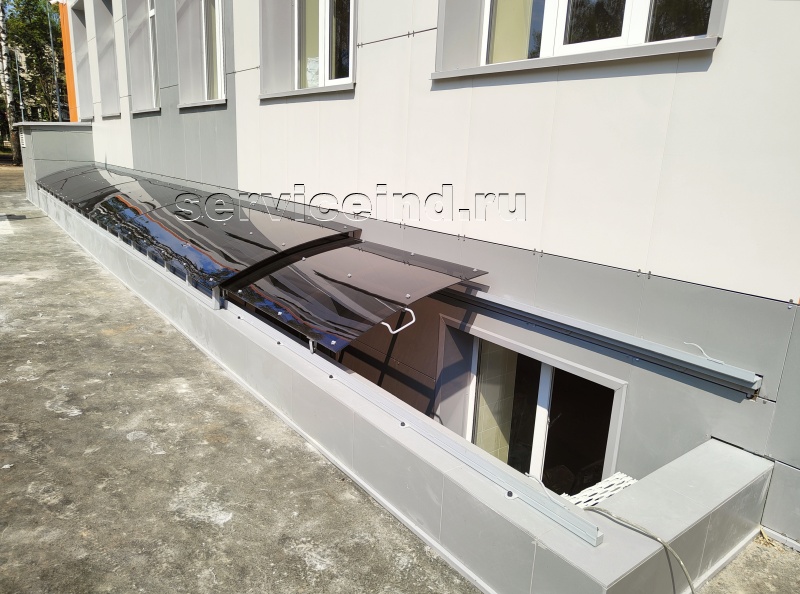

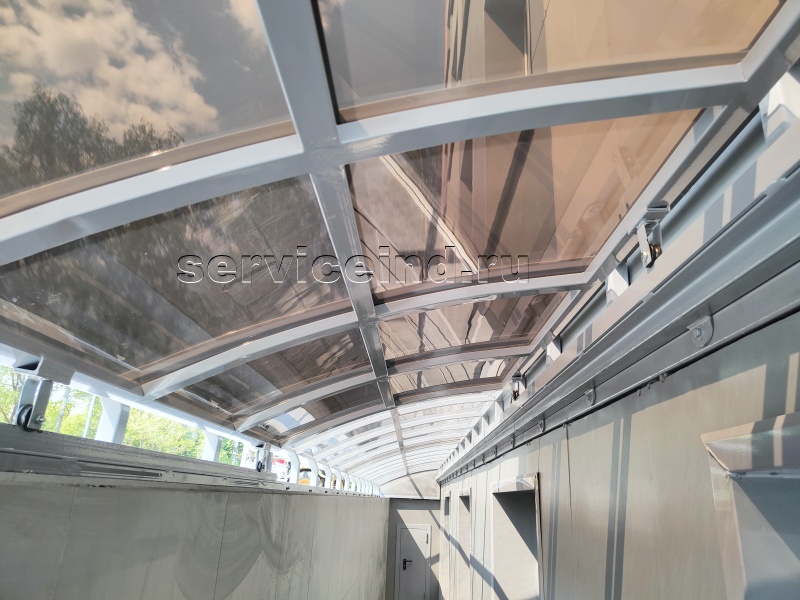

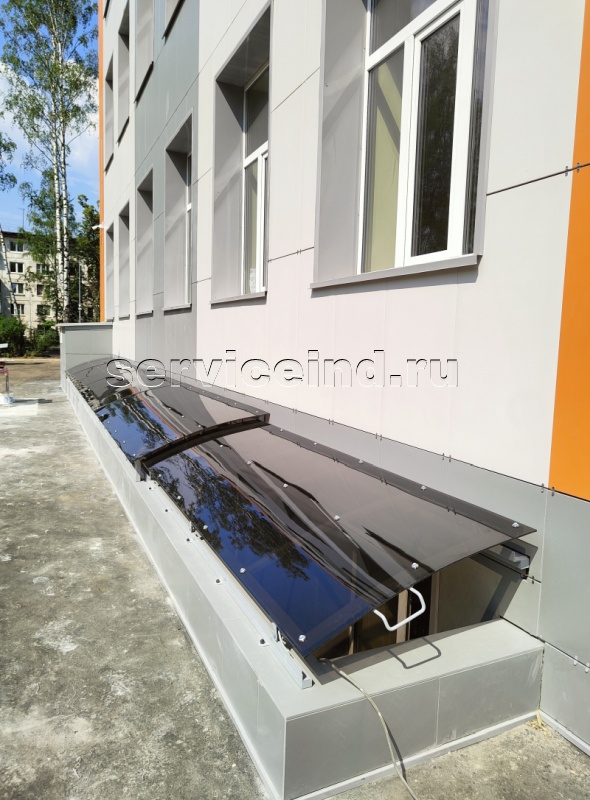

Нестандартный навес длиной около 15 метров изготовлен для подвального этажа со столовой и мастерскими. Решение обеспечивает доступ к металлической лестнице и сохраняет естественное освещение помещений.

• каркас из металлоконструкций с порошковой окраской RAL 7004;
• покрытие — монолитный поликарбонат серо-бронзового оттенка 8 мм;
• со стороны фасада каркас опирается на закладную трубу 80×40 мм;
• крепление — винтами М6 через уплотнительные шайбы.

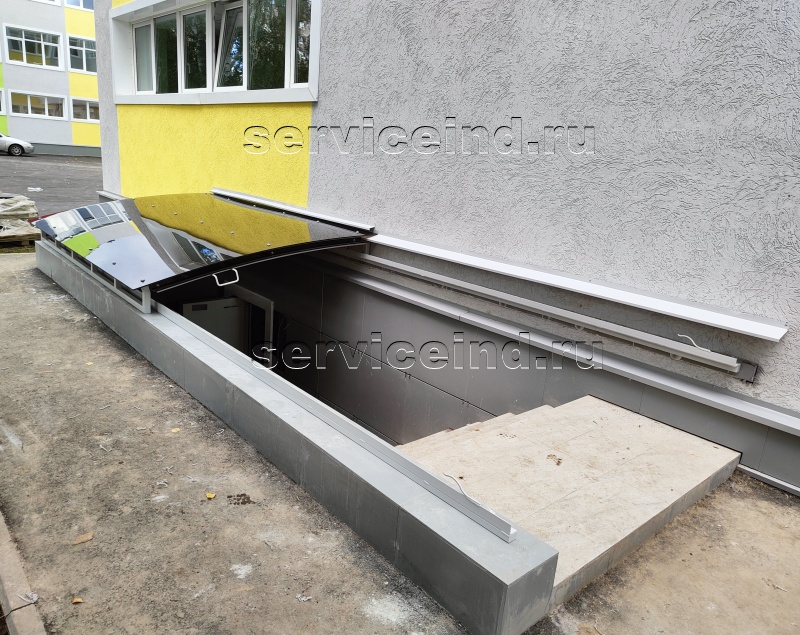

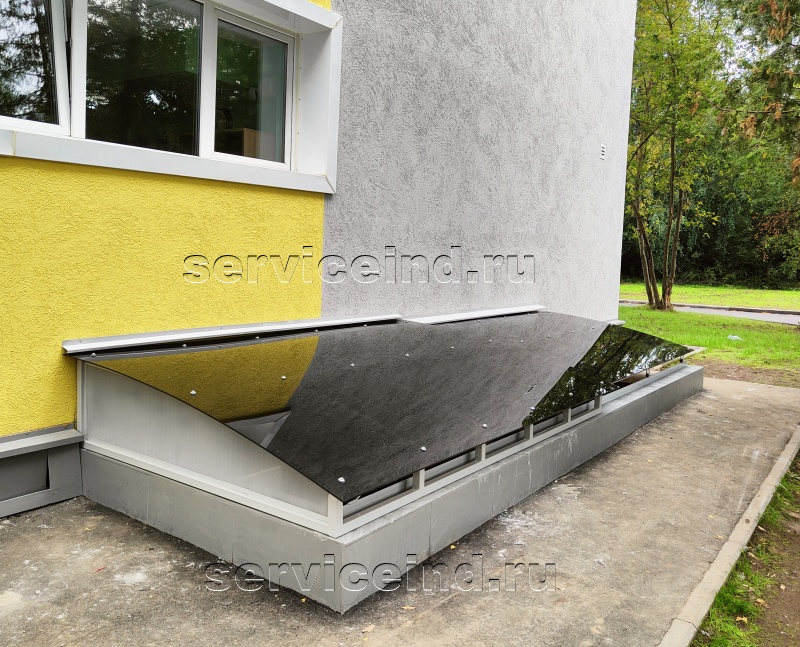

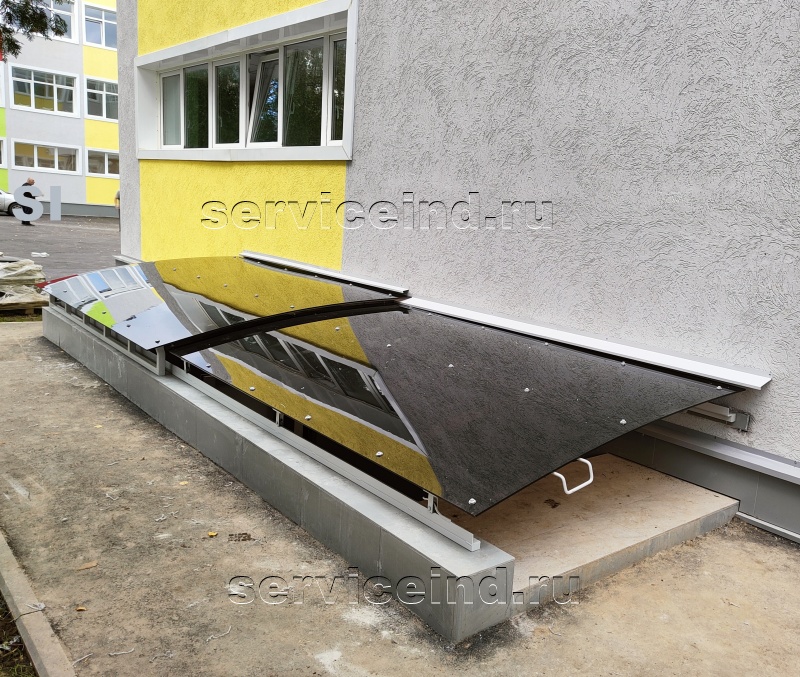

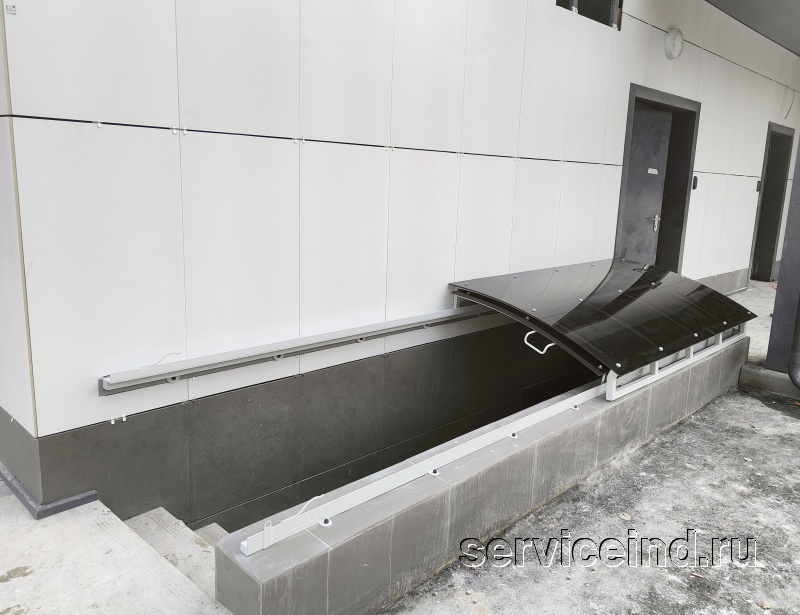

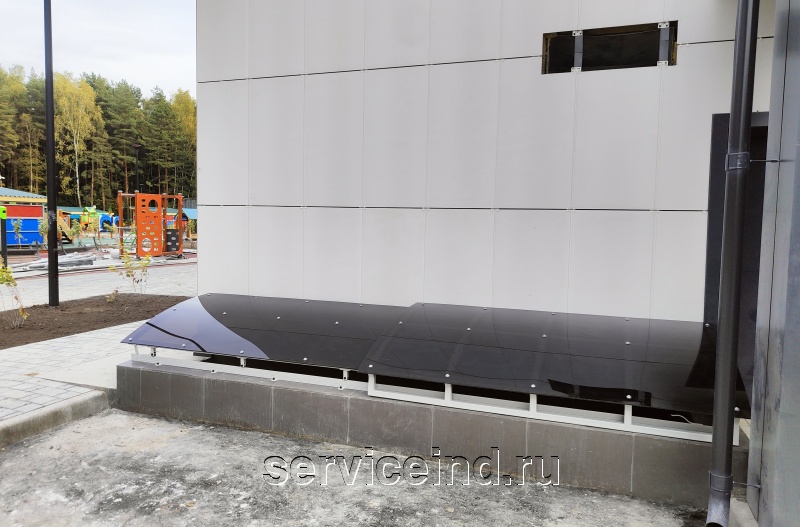

Навес шириной 1860 мм установлен у утеплённого фасада. Подвижная система выполнена на роликах, а каркас опирается на закладную трубу 80×40 мм.

• каркас с порошковой окраской RAL 7047;
• монолитный поликарбонат серо-бронзового оттенка 8 мм;
• сбоку установлена мелкая сетка 6×4 мм;
• крепление покрытия — винтами М6 через уплотнительные шайбы.

Нестандартное решение для приямка со сложной посадкой. Всю конструкцию подняли на дополнительных рамах, чтобы согласовать навес с существующей геометрией объекта.

• верхнее покрытие — монолитный поликарбонат 10 мм;
• боковые части — монолитный поликарбонат 5 мм;
• конструкция изготовлена по индивидуальным размерам.

Подвижные секции перемещаются по направляющим на роликовых блоках и заходят внутрь неподвижной части. Для безопасной эксплуатации предусмотрены ушки под замок, стопоры и изогнутая ручка.

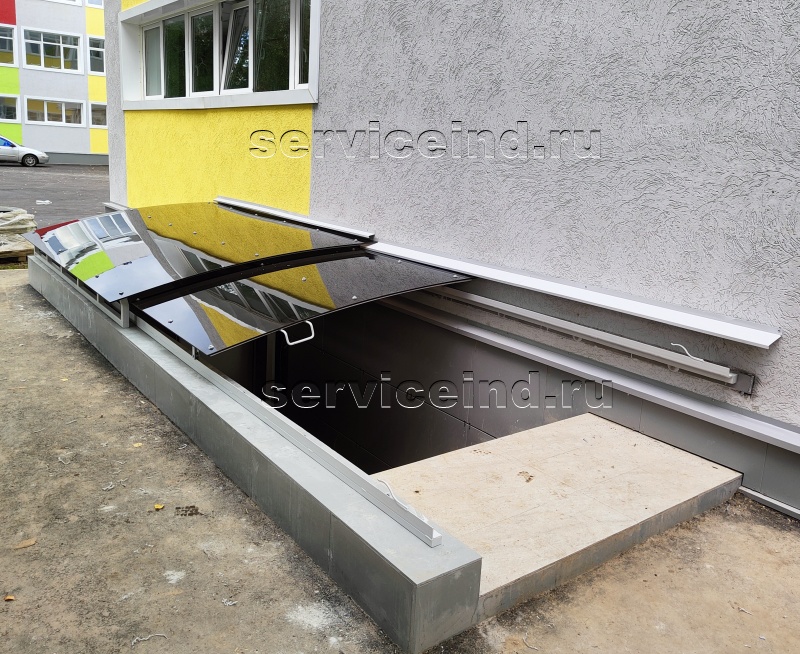

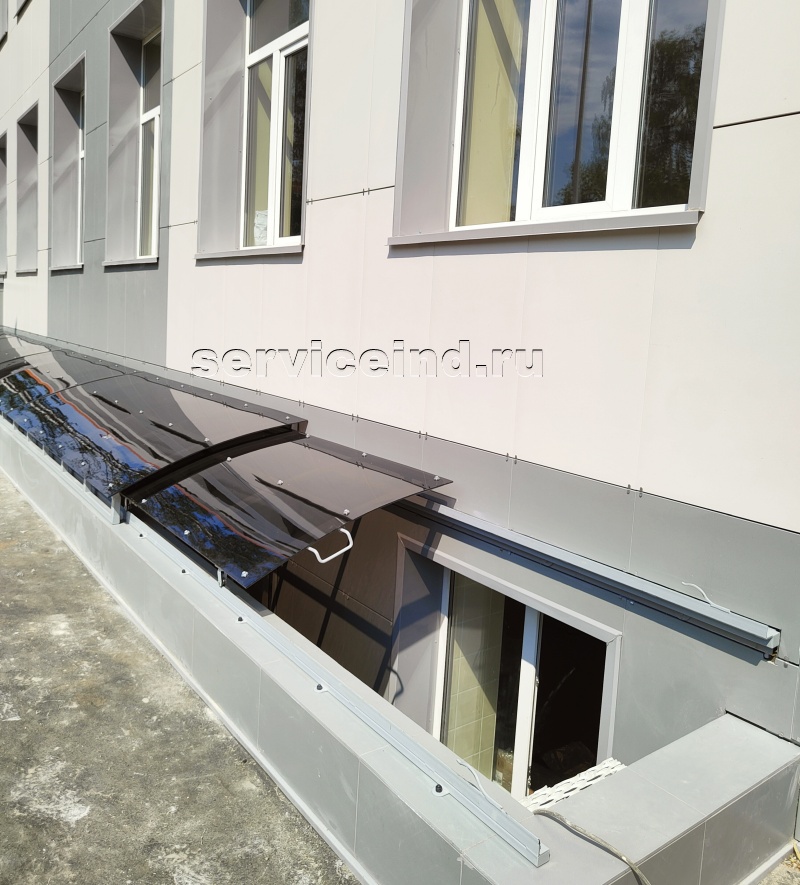

Отдельная реализация сдвижного навеса для входа в подвал. Галерея показывает конструкцию в открытом и закрытом положении, узлы направляющих и примыкание к фасаду.

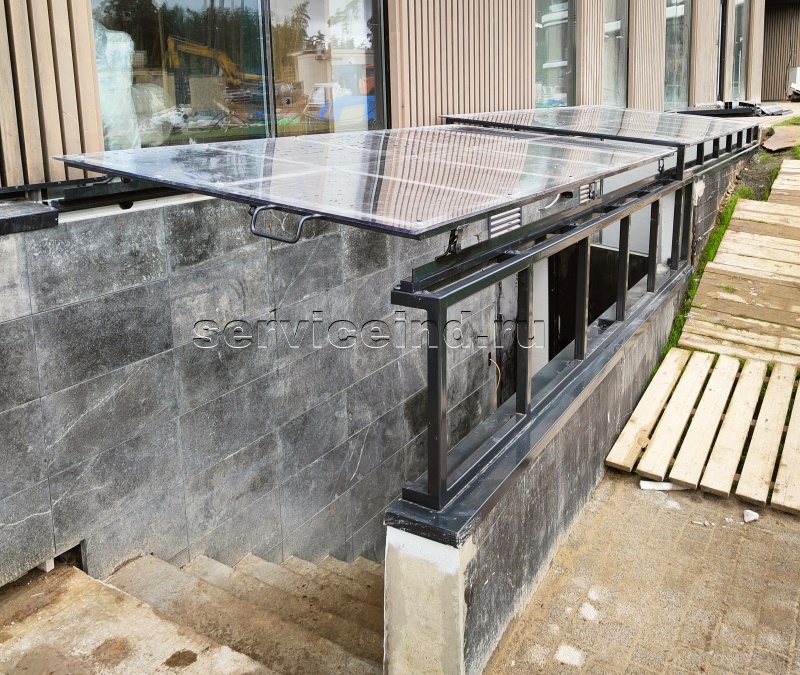

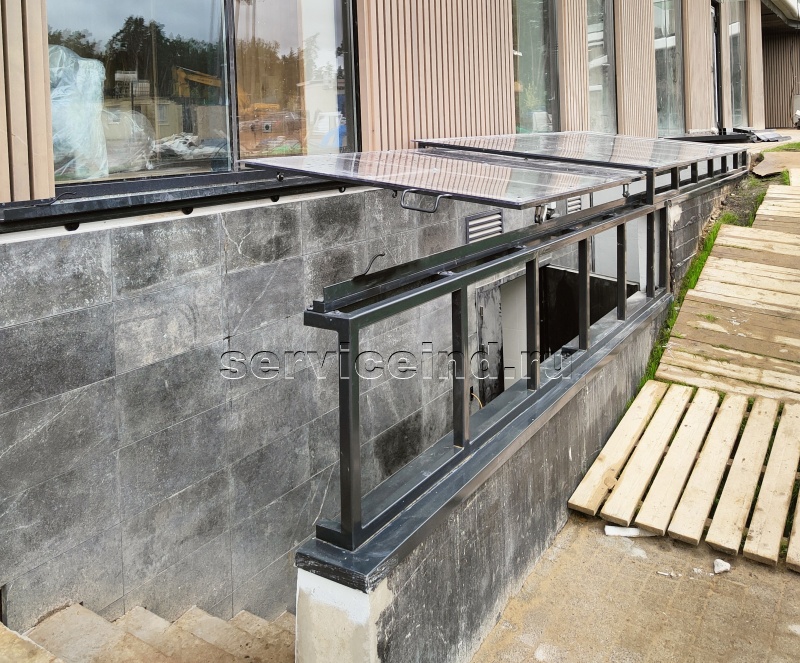

Из-за выступающей передней ступени под направляющие изготовлена дополнительная несущая рама. Примыкание к утеплённой стене толщиной 150 мм выполнено длинными анкерами через пластиковые дистанционные втулки.

Навес состоит из двух неподвижных и одной подвижной секции. Со стороны стены конструкция поднята на 250 мм, чтобы согласовать её с геометрией входа.

• каркас из углеродистой стали с порошковой окраской RAL 7016;
• покрытие — прозрачный монолитный поликарбонат 8 мм;
• система изготовлена по индивидуальным размерам.
