ДМУ Решетки дымоудаления

Внимание: все цены необходимо уточнять на момент заказа! Цены не являются офертой!

Наше Производство изготавливает вентиляционные решетки дымо удаления из стали ДМУ и из нержавеющей стали тип ДМУ-Н.
Решетки вентиляционные дымо удаления ДМУ (РКДМ) изготавливается из холоднокатанной стали 1мм. Окрашивается по Рал полиэфирной порошковой эмалью, в печи при температуре 200гр. Решетки служат для принудительной вентиляции и удаления дыма в случае задымления и пожара. Изготовление ламелей с шагом 30-10 с углом наклона жалюзи 45гр. и более способствует быстрому удалению загрязненного воздуха и соответствует 85-90% К.ж.с. (коэффициенту живого сечения).
Решетки вентиляционные дымоудаления ДМУ-Н из нержавеющей стали. Для производства решеток ДМУ-Н используется лист нержавеющей стали марки AISI 304 0,8-1мм. Обработка — полировка или шлифовка. Такие решетки имеют элитный вид и могут использоваться как в зонах пищевого питания, производствах пищевых и фармацевтических производств, а также в офисных помещениях. При необходимости могут изготавливаться и из более толстого листа, например 1,5; 2 или 3мм.
Решетки ДМУ предназначены для установки на клапаны дымоудаления в коридорах и холлах общественных зданий.
Они устанавливаются на стенах и потолках на высоте не менее 2400мм (выше человеческого роста), чтобы во время аварийной ситуации не принести увечья людям.
Решетки ДМУ изготавливают 2-х типов:
— Накладные. В этом случае указывается размер по наружному габариту с учетом рамки.
— Врезные. В этом случае указывается размер по проему, куда будет вставляться посадочная часть решетки. Рамка делается по 30мм с каждой стороны плюс к проему.
По вариантам изготовления решетки дымоудаления изготавливаются различных вариантов:
ДМУ-20; ДМУ-25; ДМУ-30; ДМУ-35; ДМУ-40; ДМУ-50. Для наружных систем вентиляции могут изготавливаться до 100мм.

Решетки дымоудаления ДМУ стальные Рал (РКДМ)

Решетки дымоудаления ДМУ (РКДМ) изготавливается из холоднокатанной стали 1мм. Окрашивается по Рал полиэфирной порошковой эмалью, спекание при t=200º. Решетки служат для принудительной вентиляции и удаления дыма в случае задымления и пожара. Изготовление ламелей с шагом 30-10 с углом наклона жалюзи 45гр. и более способствует быстрому удалению загрязненного воздуха и соответствует 75-90% К.ж.с. (коэффициенту живого сечения).

Решетки ДМУ дымоудаленя отвечают не только техническим условиям по К живого сечения (составляет от 0,75 до 0,88 кжс) но и отличаются строгим и лаконичным видом
Решетки дымоудаления ДМУ относятся к категории горючести — НГ (не горючие). Имеют сертификат Соответствия и Пожарный сертификат.

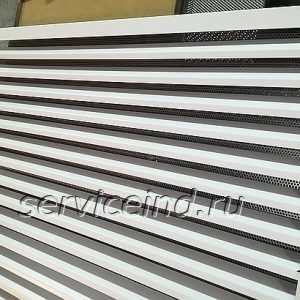

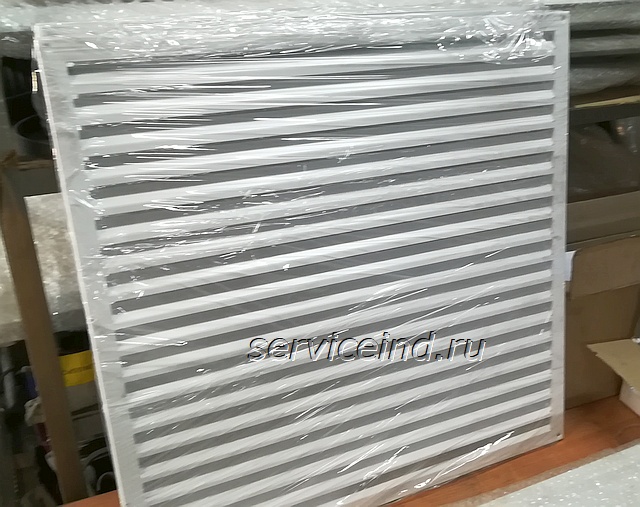

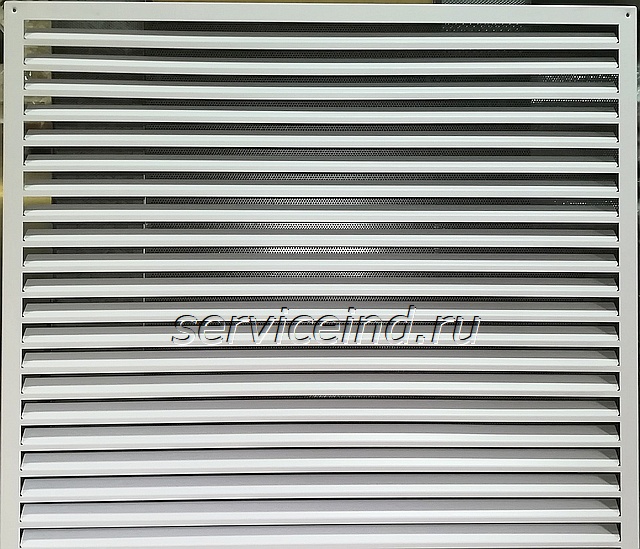

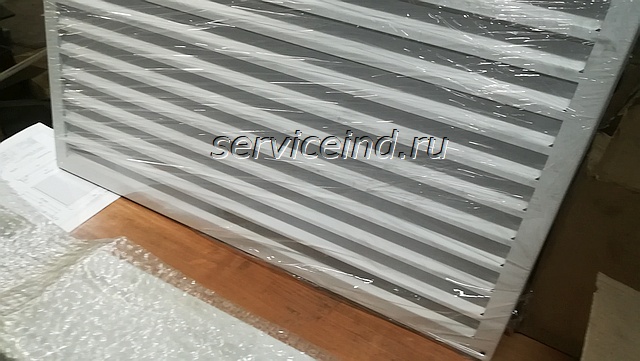

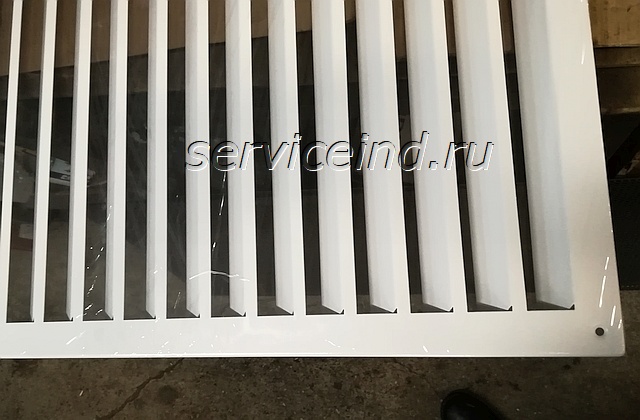

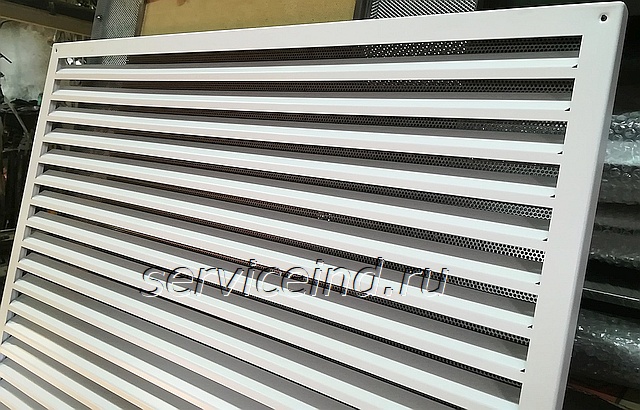

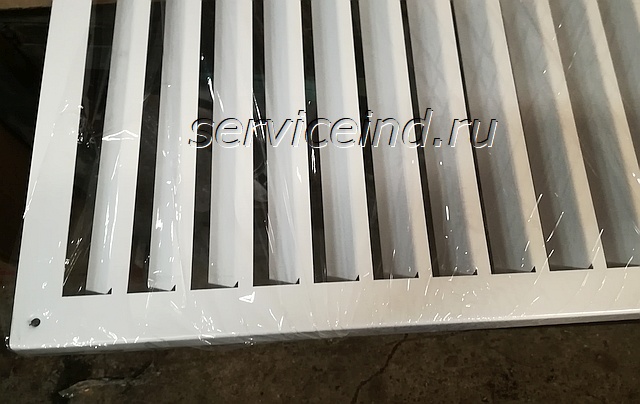

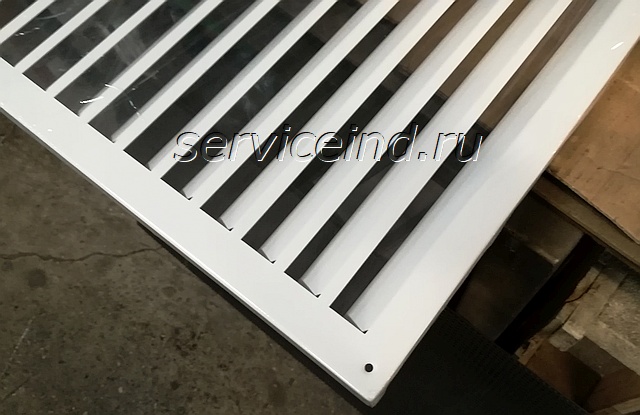

Решетка дымоудаления ДМУ-30, сталь 1мм, Рал 9003

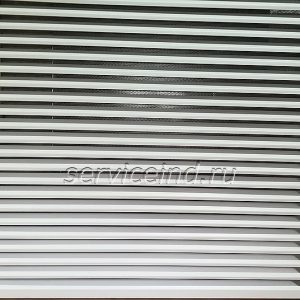

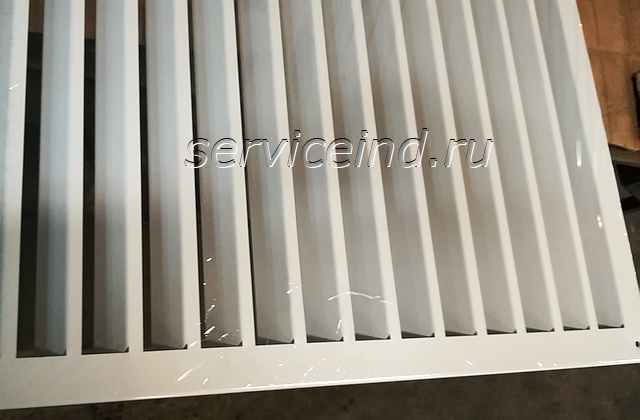

Решетка дымоудаления ДМУ-30, сталь 1мм, Рал 9003
Решетка дымоудаления ДМУ-30, сталь 1мм, Рал 9003

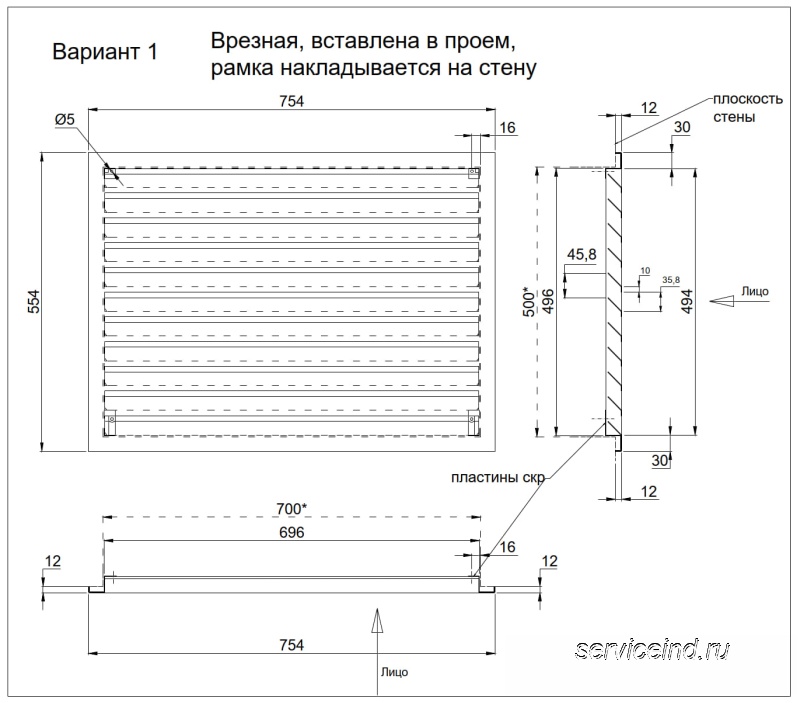

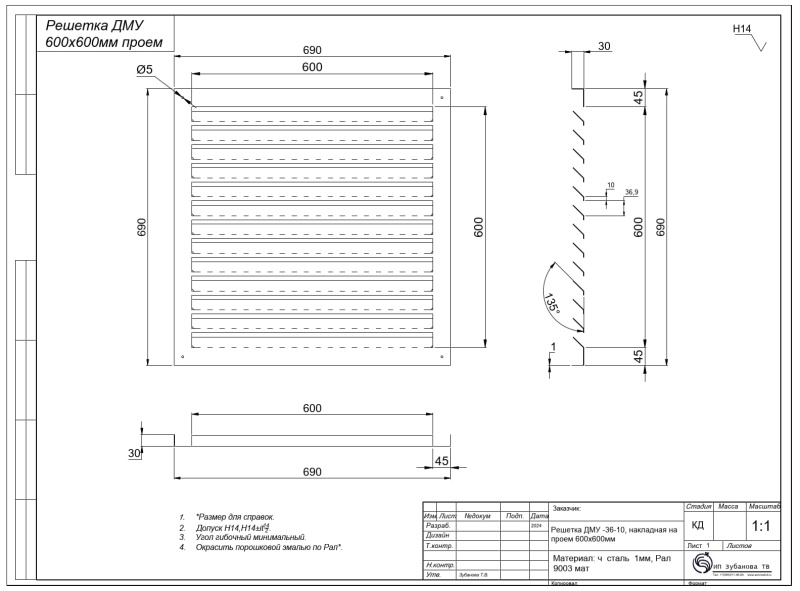

Схемы установки решеток ДМУ

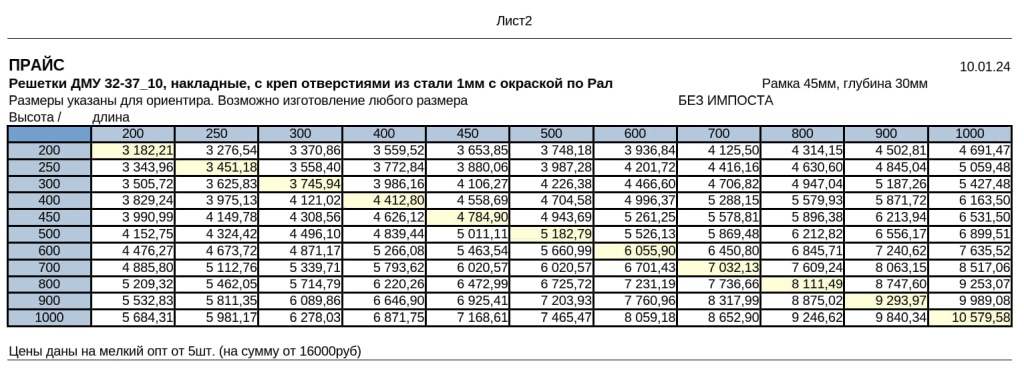

Прайс решетка ДМУ накладная_без импоста 2024г.

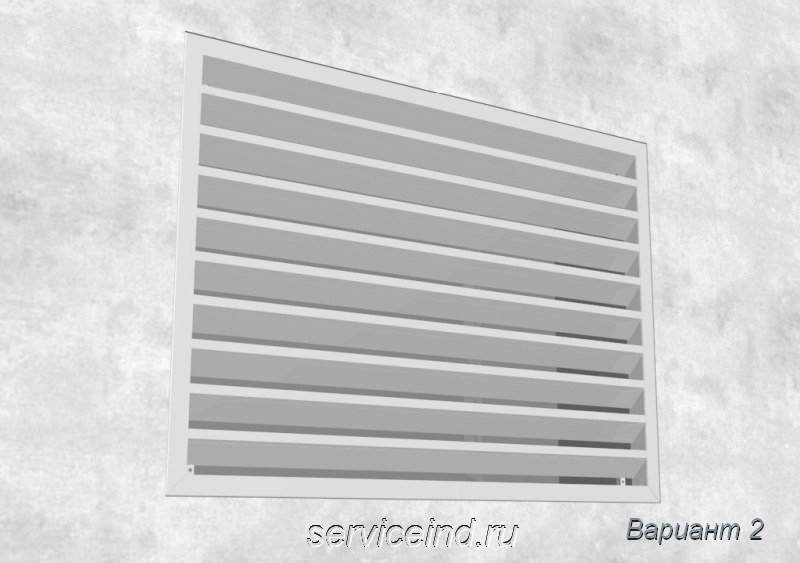

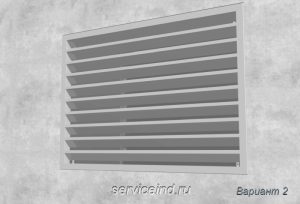

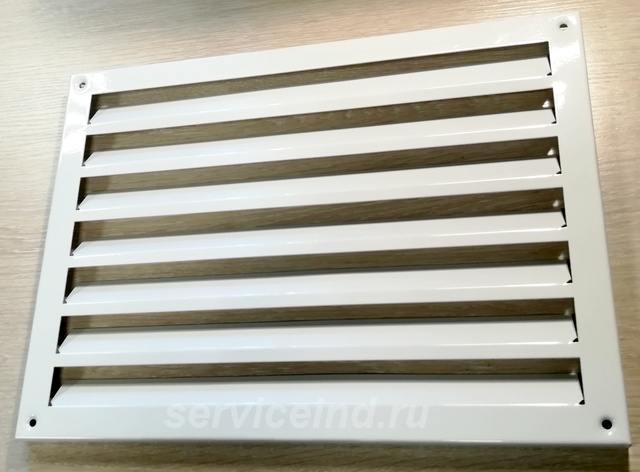

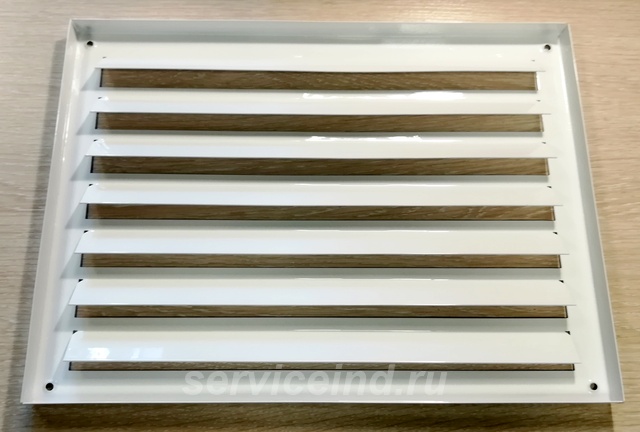

Накладная решетка ДМУ

Решетка ДМУ 30-10 накладная

Сталь 1мм, Рал 9003

Решетка ДМУ-вид сзади

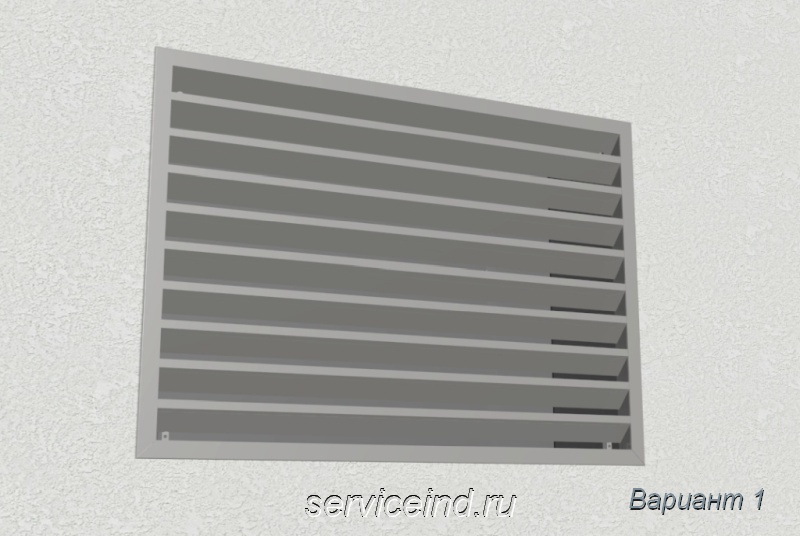

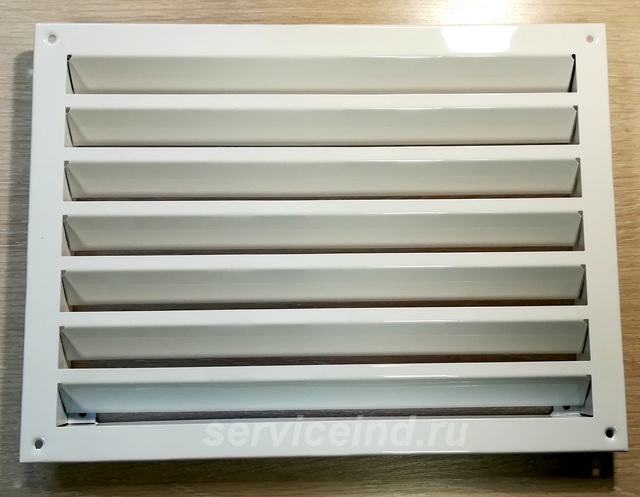

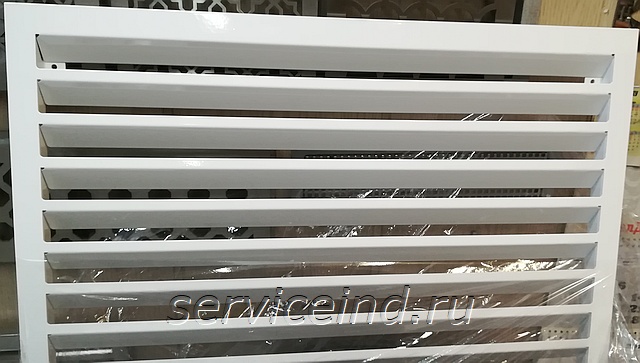

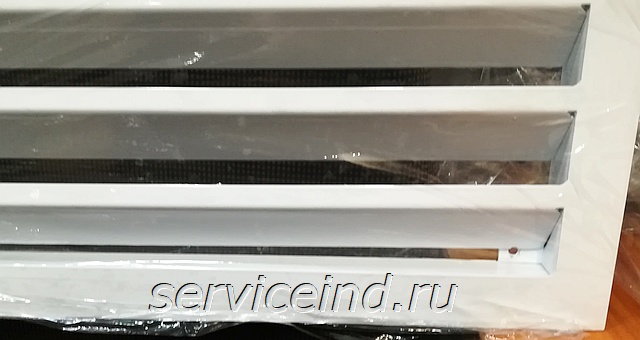

Врезная решетка ДМУ

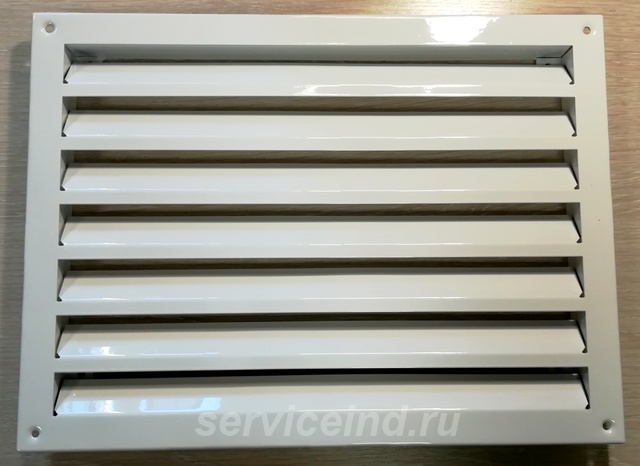

Решетка ДМУ-30-10 врезная

ДМУ, сталь 1мм, Рал 9003

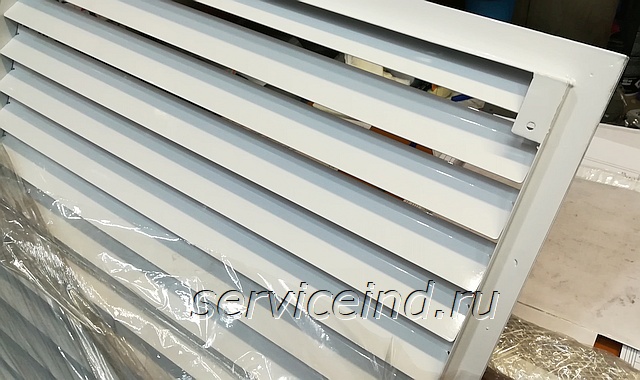

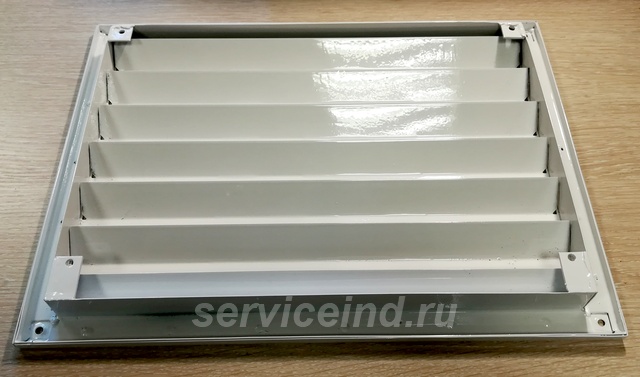

Решетка ДМУ врезная, вид сзади, крепеж пластины

ДМУ-25-10

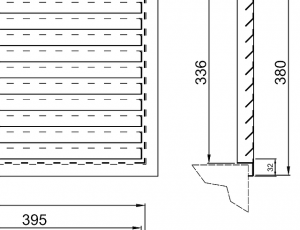

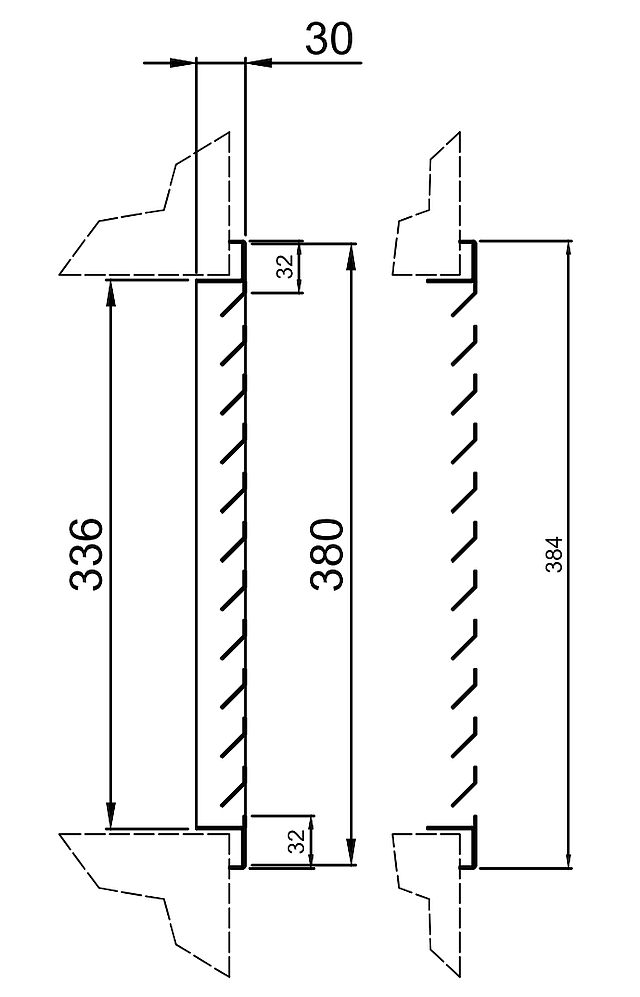

Схемы разрезы видов ДМУ 25-30-37

ДМУ 25-10. К.ж.с равен 77,8%

ДМУ 30-10. К.Ж.с. равен 81,6%

ДМУ 37-10. К.ж.с. равен 85,6%

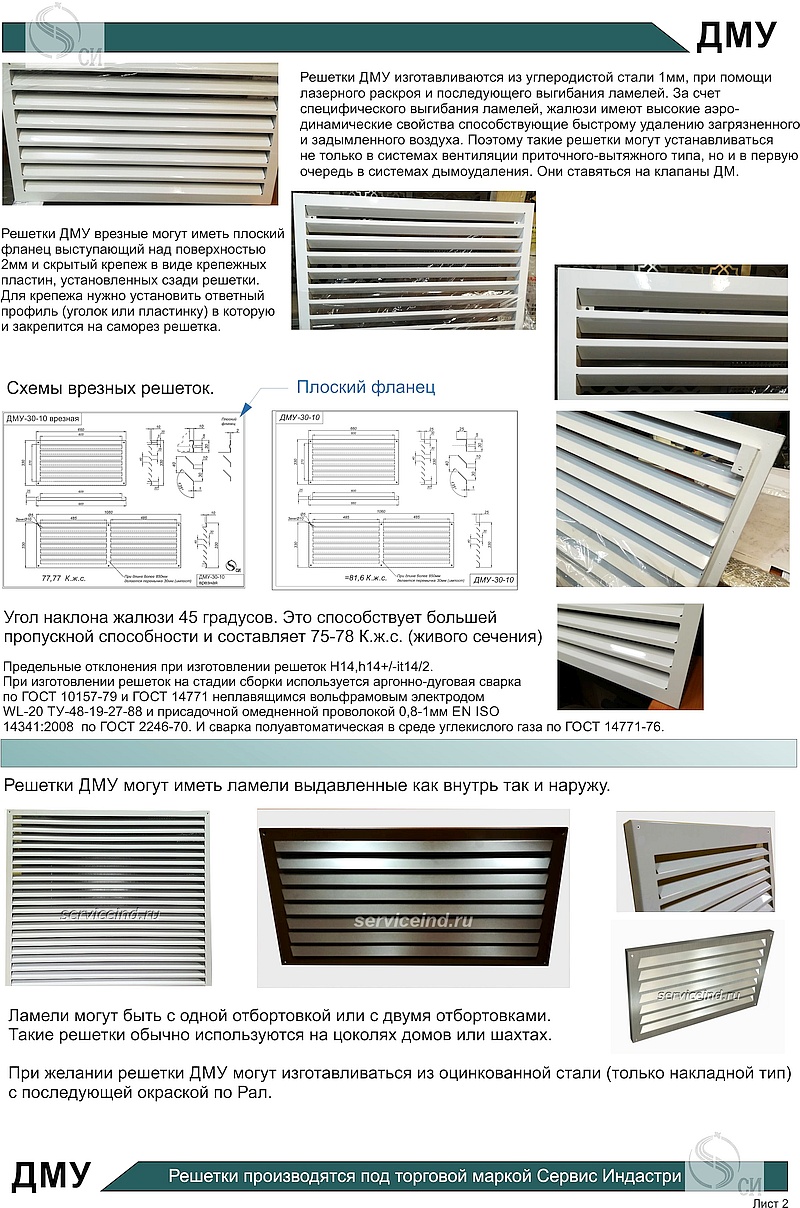

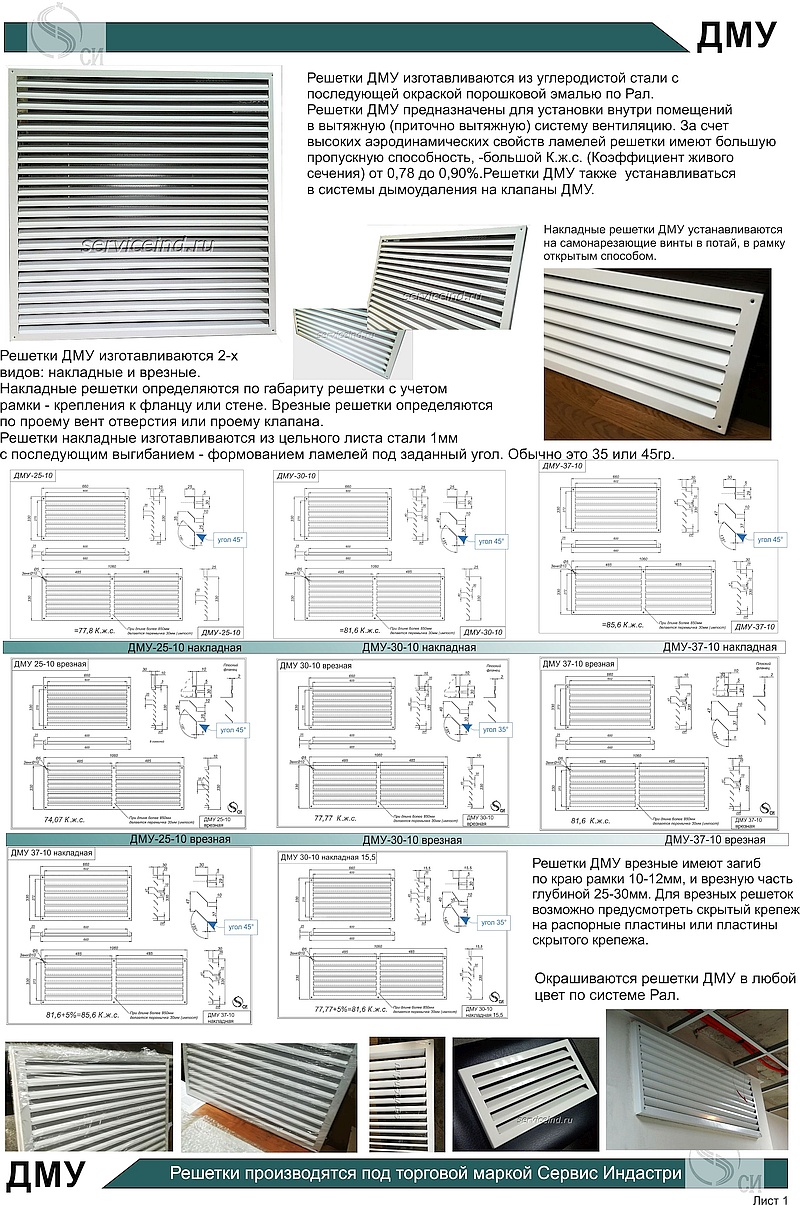

Техническое описание- каталог ДМУ

Перейти на страницу ДМУ Деко

Техническое описание- каталог ДМУ
Каталог ДМУ-скачать

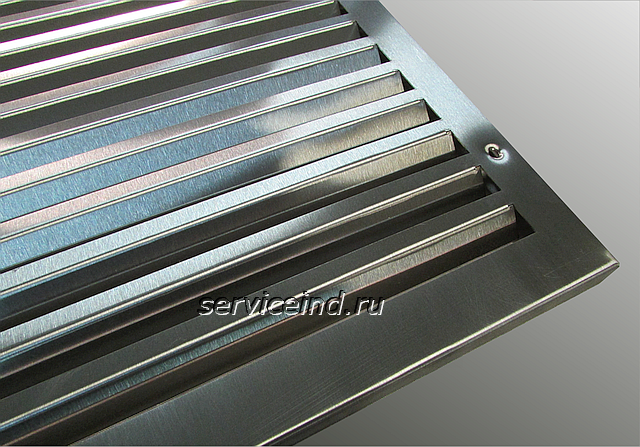

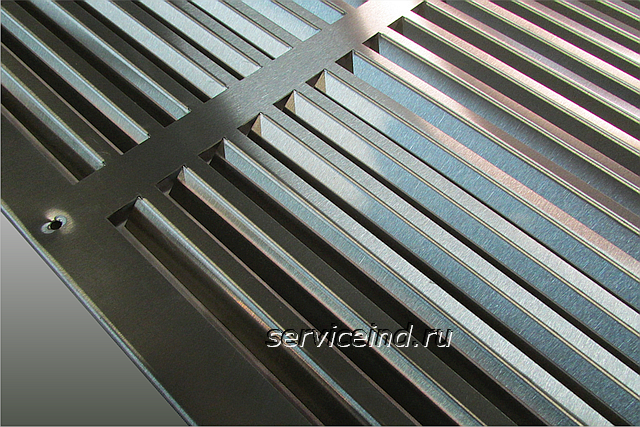

Вентрешетки ДМУ-Н из нержавеющей стали.
Для производства решеток ДМУ-Н используется лист нержавеющей стали марки AISI 304 0,8-1мм. Обработка — полировка или шлифовка. Решетки служат для принудительной вентиляции и удаления дыма в случае задымления и пожара. За счет специальной формы ламели решетки обладают высокими аэродинамическими свойствами и имеют пропускную способность в пределах 78-90% К.ж.с. Такие решетки имеют элитный вид и могут использоваться как в зонах пищевого питания, производствах пищевых и фармацевтических производств, а также в офисных помещениях. При необходимости могут изготавливаться и из более толстого листа, например 1,5; 2 или 3мм. Решетки устанавливаются на стенах и потолках на высоте не менее 2400мм (выше человеческого роста), чтобы во время аварийной ситуации не принести увечья людям.

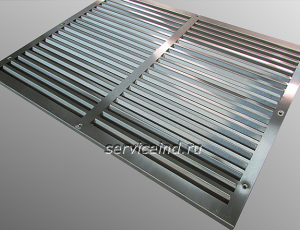

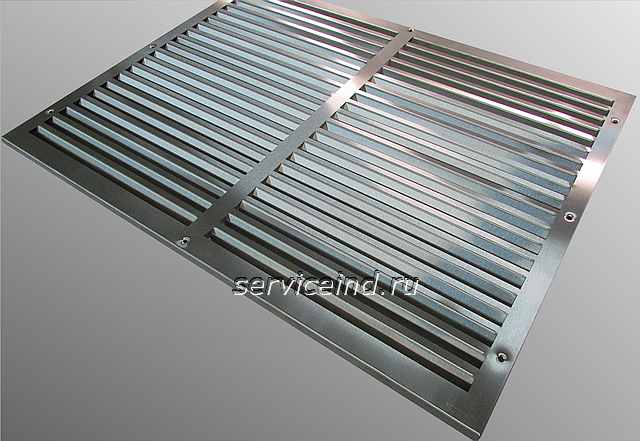

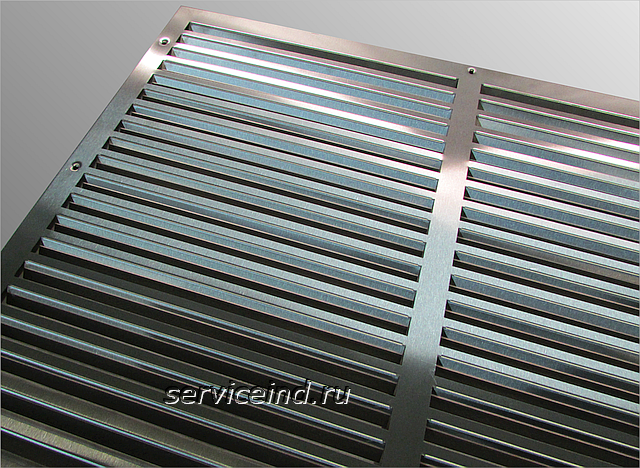

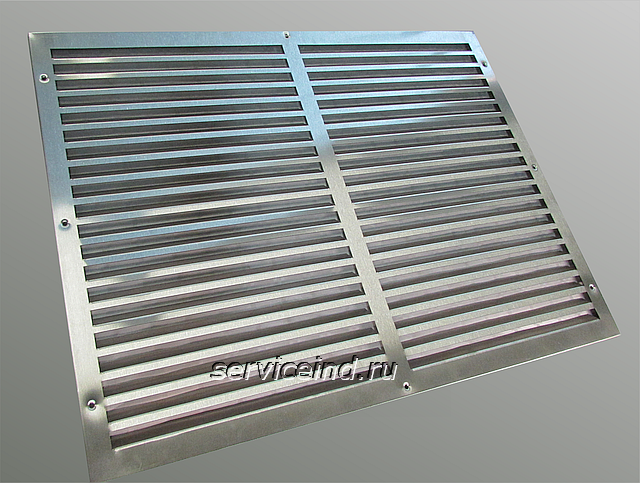

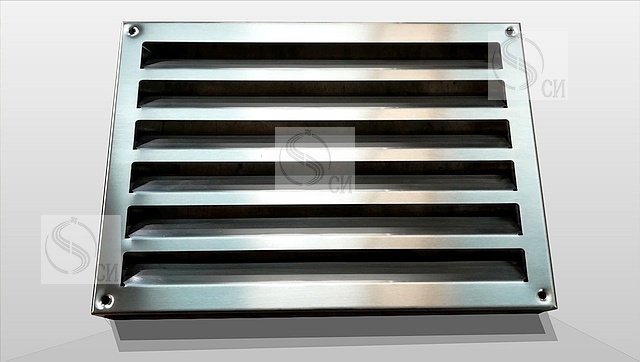

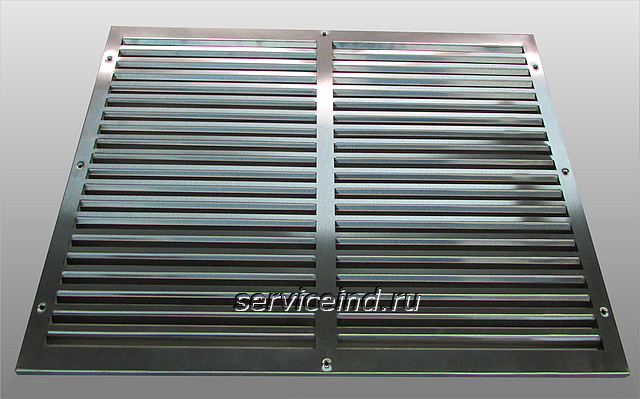

Вентрешетки ДМУ-Н накладные

⇒ Вентиляционные решетки дымоудаления ДМУ-Н изготавливаются из цельного листа методом лазерной резки и гибки. Решетки предназначены для установки в системы противодымной вентиляции. Решетки ставятся на клапаны дымоудаления и на фланцы «канальных» клапанов, таких как КЛАД-2; КЛАД-3, а также на КЛОП-1; КЛОП-2 и 3. Наружный размер решетки должен соответствовать наружному размеру фланца клапана или воздуховода.

⇒ Для вентиляционных решеток ДМУ-Н разработана специальная система гнутья ламелей, форма и угол наклона которых способствует снижению аэродинамического сопротивления. Благодаря этому достигается живое сечение в пределах 0,8-0,9 К ж.с.

Прайс Решеток ДМУ-Н из нержавеющей стали, накладные

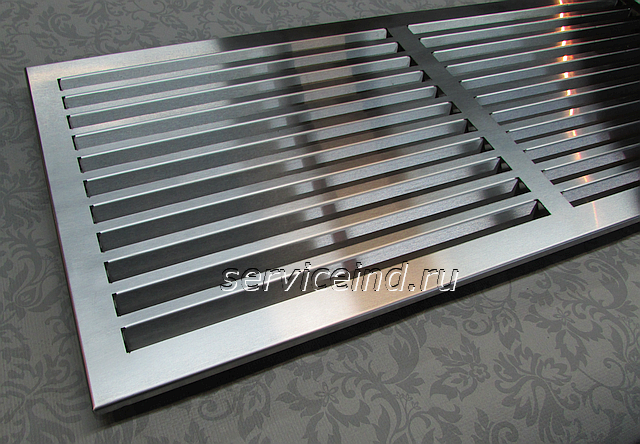

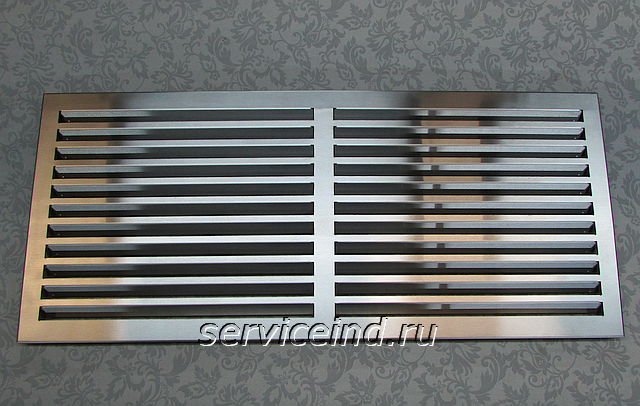

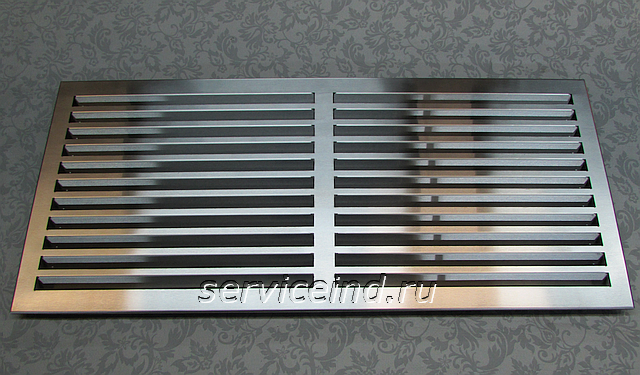

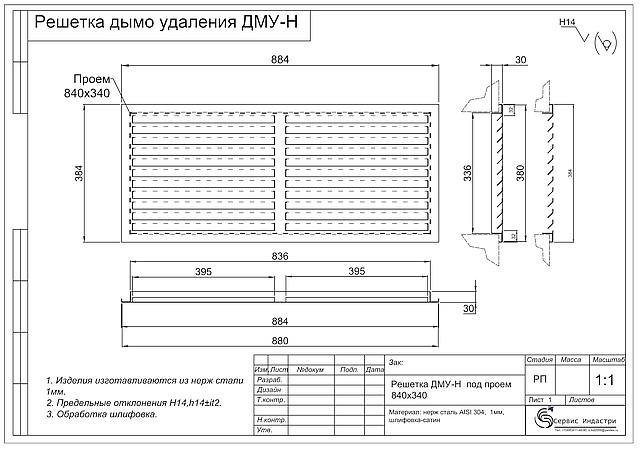

Вентрешетки ДМУ-Н врезные_с посадочным местом

Вентиляционные решетки дымоудаления ДМУ-Н изготавливаются из цельного листа методом лазерной резки и гибки. Решетки предназначены для установки в системы противодымной вентиляции а также могут устанавливаться в приточно вытяжную систему. Решетки ставятся на клапаны дымоудаления и на фланцы «канальных» клапанов. Посадочный размер решетки должен соответствовать внутреннему размеру воздуховода или клапана.

Для вентиляционных решеток ДМУ-Н разработана специальная система гнутья ламелей, форма и угол наклона которых, способствует снижению аэродинамического сопротивления. Благодаря этому достигается живое сечение в пределах 0,8-0,9 К ж.с.

Решетки дымоудаления ДМУ стальные Рал (РКДМ)

Решетка накладная-10мм. Угол 30гр.
материал сталь 1мм, шаг 25-10
Окраска порошковой эмалью по Рал 9003. Шаг 30-10

ДМУ

Решетка ДМУ с плоским накладным фланцем 30мм

Скрытый крепеж на крепежные пластины

Вид на крепежную пластину

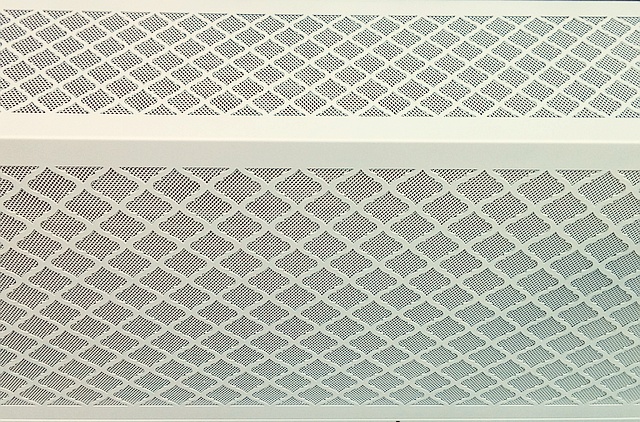

Решетки дымоудаления Декоративные ДМУ-Деко_подробнее

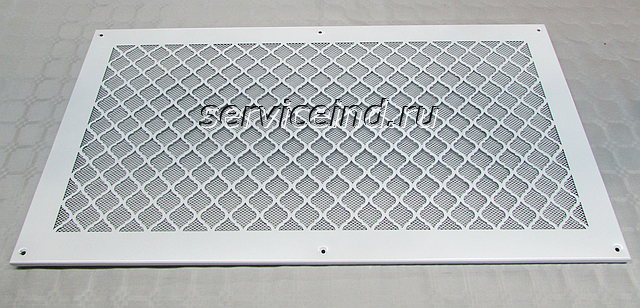

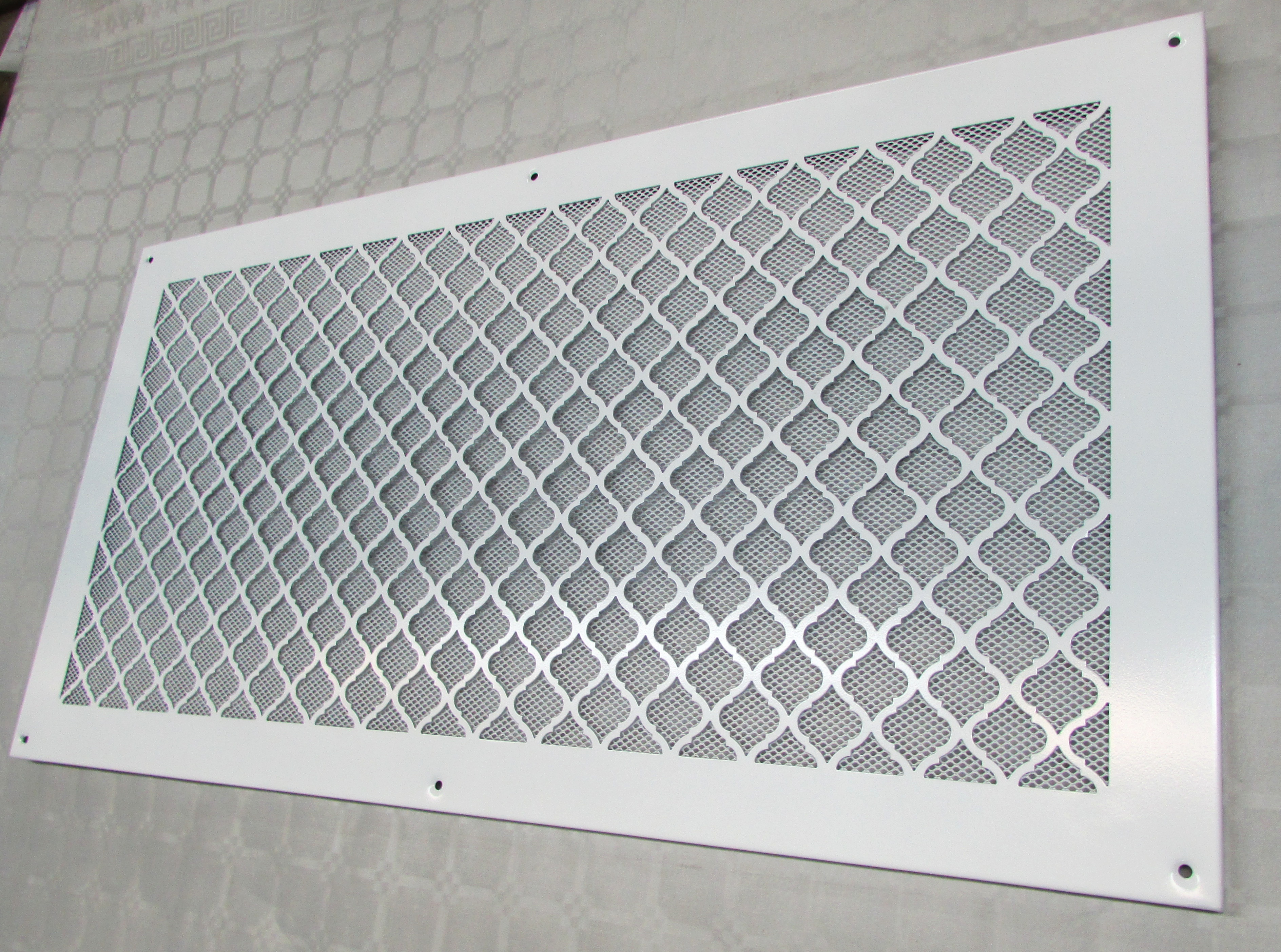

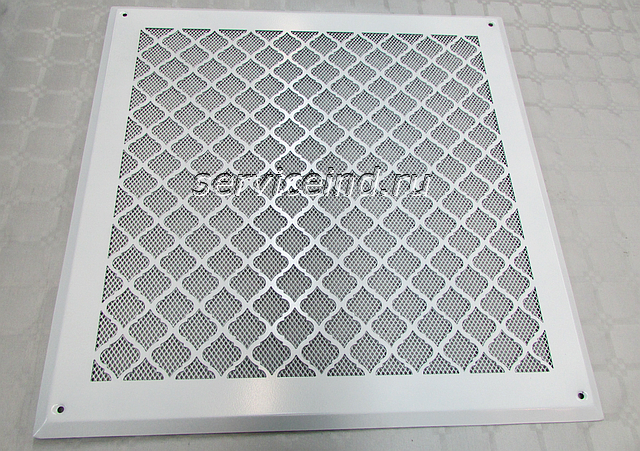

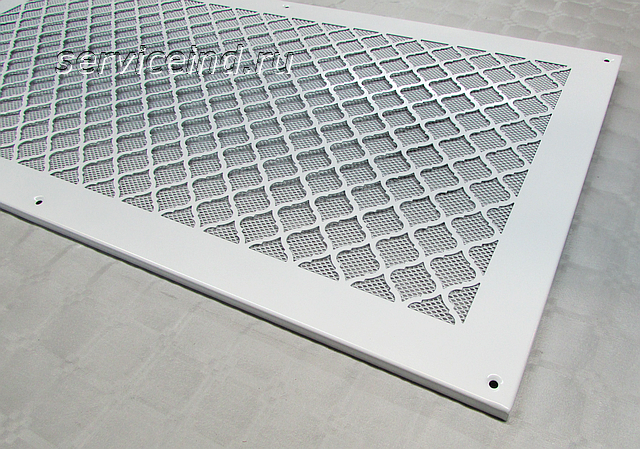

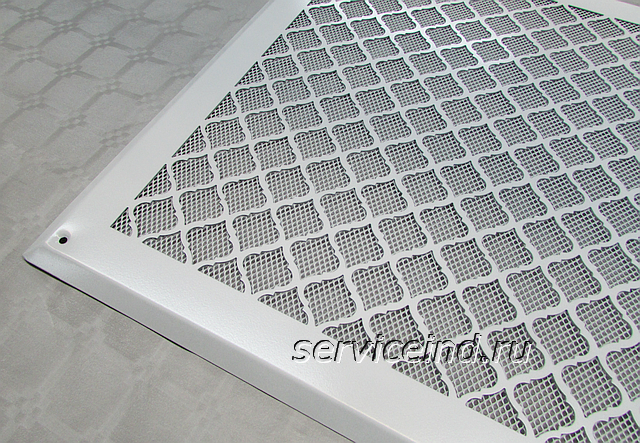

Решетки дымоудаления Декоративные изготавливаются из стали 1мм, с подгибом. Подгиб прямой 10мм или под наклоном 15-20мм. Сзади подкладывается сетка ПВЛ 10*4 или 6*4 *16*6. Для большей пропускной способности используется орнамент с большим масштабом, обычно 30-32-40мм, и типовым повторяющимся рисунком, например «Боярская вязь-30″, Купеческая вязь-32», «Византия вязь 30» и т.д.Окрашиваются решетки порошковой эмалью по Рал. Для потолков обычно используется накладной вариант с открытым креплением на саморезы.

Решетки ДМУ Деко отвечают не только техническим условиям по К живого сечения (составляет от 0,75 до 0,88 кжс) но и отвечают самым изысканным и декоративным запросам для интерьера.
Решетки ДМУ Деко относятся к категории горючести — НГ (не горючие). Имеют сертификат Соответствия и Пожарный сертификат.

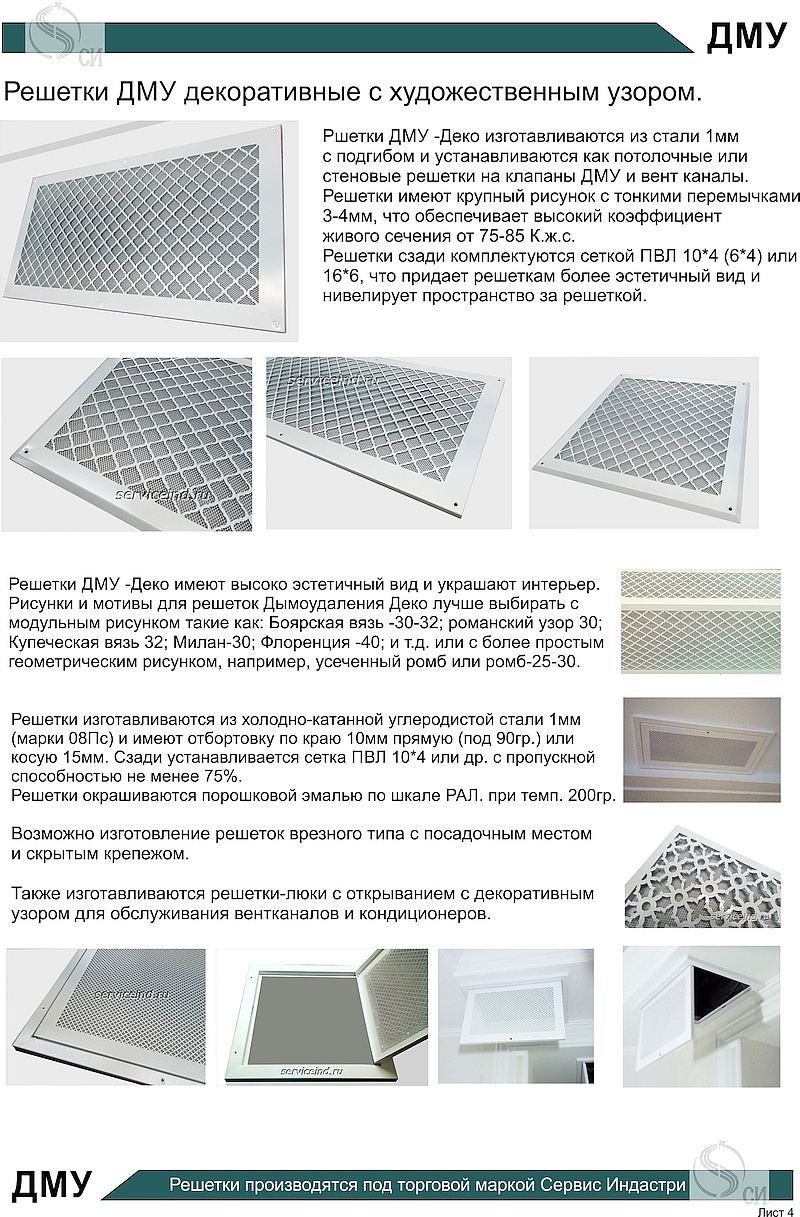

Каталог ДМУ-Деко _подробнее

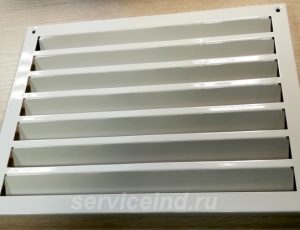

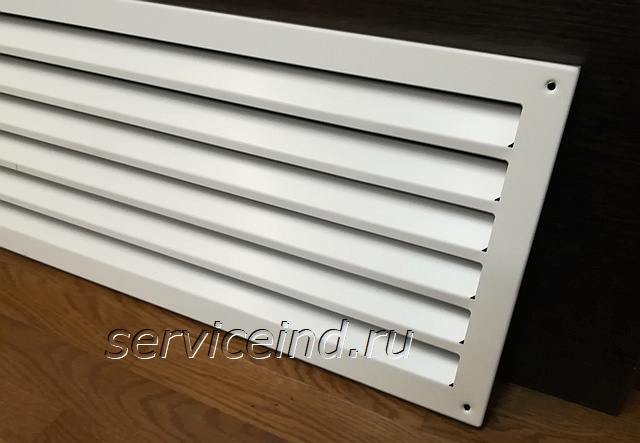

Вентиляционные решетки РПЖ

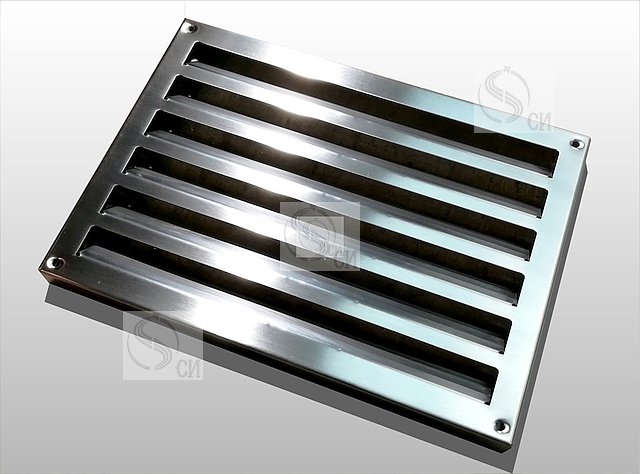

Наше производство изготавливает Решетки РПЖ (Решетки простые жалюзийные).Решетки РПЖ и РПЖ-Н (из нержавеющей стали) изготавливаются методом лазерной резки и последующего гнутья- выдавливания из цельного листа.
Обычно они изготавливаются из листа 1мм, но возможно изготовление и из 1,5 и 2мм.
Материалы:

углеродистая сталь;
оцинкованная сталь;
нержавеющая сталь.

Дополнительно решетки могут окрашиваться по шкале RAL.
Решетки могут быть накладные (плоские или объемные) и врезные. Накладные решетки врезные.

РПЖ накладная 22 Тип -4 Жалюзи внутрь прямые с одним подгибом
